Semi vlečen metuljski ventil

Pol-lug metuljski ventil je ventil metulja, ki povezuje prirobnico cevi skozi vijake. Ohišje ventila je zasnovano z vlečnimi strukturami (skozi luknje ali skozi notranje niti z luknjami) na obeh straneh, kar je primerno za namestitev in pritrditev in primerno za povezavo tipa. Široko se uporablja pri nadzoru tekočine v pogojih srednjega in nizkega tlaka.

‌Strukturne značilnosti‌:
‌Lug Design‌: Okrepite strukturo telesa ventila, zmanjšajte vpliv cevovoda na zmogljivost tesnjenja ventila in je primeren za pogoste scenarije odpiranja in zapiranja;
‌Butterfly plošča struktura‌: sprejmite triplastno sestavljeno konstrukcijo (na primer zlitinsko jeklo + izolacijski sloj + nerjavno jeklo) za izboljšanje temperaturne odpornosti in deformacijske odpornosti;
‌ -severni tip‌: Neobvezno mehko tesnilo (guma\/ptfe) ali trdo tesnilo (kovinska obloga) lahko raven uhajanja doseže do ravni ANSI V.

Delovne načelo in prednosti uspešnosti ‌ ‌ ‌ ‌ ‌epening in zapiralni mehanizem‌

Plošča metulja lahko doseže vrtenje 90 stopinj skozi ‌Lever načelo ali ‌ vožnjo napravo‌ in hitro nadzoruje medij vklop in izklop (čas odpiranja in zapiranja manj kot ali enak 3 sekunde);

Dvojna ekscentrična ali trojna ekscentrična zasnova strukture zmanjšuje trenje za tesnjenje površine in podaljša življenjsko dobo.
‌Reve prednosti‌

‌Pressure in temperaturna upor‌: Uporabno območje tlaka je do PN10 ~ PN16 (razred 150 ~ 300), temperaturna pokritost je -20 stopinj ~ 250 stopinj (trdo tesnilo se lahko podaljša na 600 stopinj);
‌Low Pretok upornost in visoka učinkovitost‌: Debelina plošče metulja je optimizirana, izguba tlaka pa je manjša ali enaka 0. 05MPA, če je popolnoma odprta, kar je primerno za velike pretočne cevi;
‌Easy vzdrževanje‌: Struktura vleka poenostavi postopek demontaže in montaže ter podpira spletno zamenjavo tesnilnega obroča.

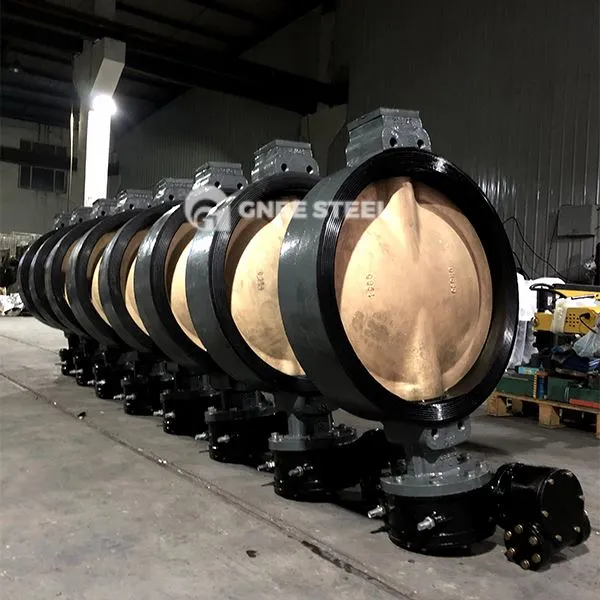

Semi vlečen metuljski ventil



Prijave
Kemična industrija: za prevoz jedkovih medijev, kot so žveplova kislina in tekoča alkalija, sedeži PTFE ventila in telesa ventila iz nerjavečega jekla;
Sistem za čiščenje vode: DN50 ~ DN2000 regulacija oskrbe z vodo, mehka tesnila (EPDM\/NBR) so primerna za preprečevanje puščanja;
Ladje in energija: Nadzor nad morsko gorivo in elektrarne hladilne vode morajo biti v skladu s standardi JIS\/ANSI.
Točke izbire in vzdrževanja
Parametri izbire
Vrsta tesnila: Trda tesnila (razprševanje volframovega karbida) so prednostna za medije, ki vsebujejo delce, mehka tesnila pa so neobvezna za čiste tekočine;
Način pogona: Za DN je priporočljiv črv ali pnevmatski pogon, ki je večji od 300, in ročno delovanje ročice ni izbirno za DN ＜ 300;
Prilagoditev materiala: 316L telo ventila + Hastelloy Seals so izbrani za jedko okolje, WCB + trda zlitina pa se uporablja za visokotemperaturno paro.
Specifikacije za vzdrževanje‌

Vsako četrtletje preverite prednapetost vijaka, da preprečite popuščanje in uhajanje prirobnic;
Votino ventila je treba očistiti vsakih šest mesecev za srednje, ki vsebujejo delce, da se izognete marmeladi iz plošče metulja;
Mazalni cikel: dodajte visokotemperaturno mast v ležaj ventila, ki nosijo vsakih 12 mesecev (ki se uporablja za večje ali enake delovnim pogojem 150 stopinj).
