Lito železo Opis Vloženih metuljskih ventilov
Metuljski ventil iz litega železa je izdelan iz sivega litega železa (HT200/HT250) ali duktilnega železa (QT 450-10) in je nameščen prek priključne prirobnice. Plošča metulja se vrti 90 stopinj okoli osi ventila, da doseže srednje odpiranje in zapiranje ali regulacijo pretoka.
Ključne strukturne značilnosti vključujejo:
Oblikovanje lug: luknje vijakov se simetrično porazdelijo na obeh straneh telesa ventila, ki je neposredno povezana s prirobnico cevovoda, pri čemer se izognemo okorni penetraciji vijaka ventila metulja tipa rezine, izboljšanje učinkovitosti in zatesnitve stabilnosti.
Tesnilni sistem:
Tip mehkega tesnila: sedež gumijaste ventila EPDM/NBR, raven puščanja doseže ANSI VI, primeren za nizkotlačne medije, kot sta voda in zrak.
Vrsta trdega tesnila: Plošča metulja je varjena z nerjavnim jeklom ali volframovim karbidom, s temperaturno upornostjo 425 stopinj, primerna za visokotemperaturne medije, ki vsebujejo delce.
Lito železo Specifikacija ventilov za metulje
|
Predmet |
Ventili za metulje iz jekla |
|||
|
Moč |
Električni aktuator |
|||
|
Velikost vrat |
2"~16" |
|||
|
Struktura |
Metulj |
|||
|
Vrsta povezave |
OEM |
|||
|
Material |
Lito jeklo, lito železo |
|||
|
Disk material |
Nerjavno jeklo |
|||
|
Kraj proizvodnje |
Henan, Kitajska |
|||
|
Garancija |
1 let |
|||
|
Vrsta povezave |
Lug, rezina |
|||
|
Delovni tlak |
ANSI razred 150, razred 300 |
|||
|
Način nadzora |
Vrsta/izklopna vrsta ali regulacija |
|||
|
Napetost |
DC12 ~ 24V (± 10%), AC 110-220 V, 50/60Hz |
|||
Aplikacije in prednosti
- Občinski inženiring: nadzor pretoka mestnih vodnih in odtočnih omrežnih linij. DN, večji ali enaki 300 modeli, so postali glavni tok zaradi odlične vibracijske upornosti priključkov.
- Industrijski sistemi: Okrajnost hladilne vode v kemičnih rastlinah, regulacija parnih plinovodov z nizkim tlakom v toplotnih elektrarnah, trdo zaprti modeli so odporni na erozijo delcev.
- Cevovodi za zaščito požara: Upoštevajte standarde GB5135.6 in zadovoljite potrebe hitrega odpiranja in zapiranja požarnih črpalk.
Ključne prednosti:
- Enostavna namestitev: Prirobnice Lug so neposredno pritrjene, kar skrajša čas namestitve za 50% v primerjavi z ventili za metulje.
- Nizki stroški vzdrževanja: telo ventila je razpršeno epoksi (RA manj kot 3,2 μm), življenjska doba korozije pa je več kot 15 let.

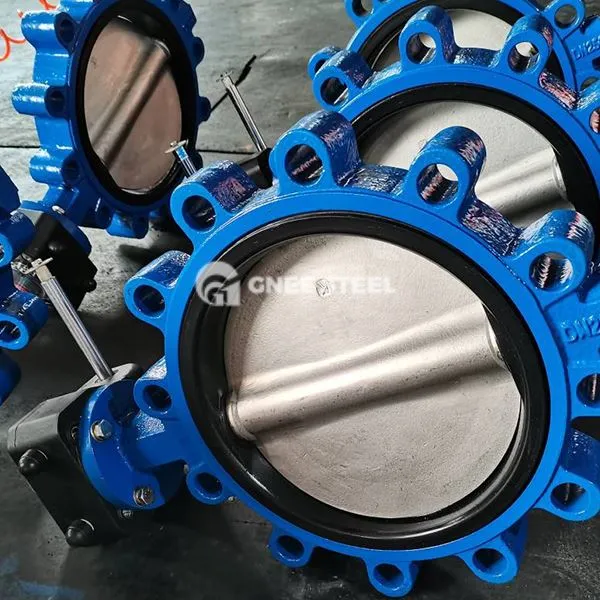

Lito železo, vlečene ventile za metulje
Priporočila za izbiro:
Municional Water Dobava/požarni zaščitni sistem: DN 100- DN300 DN300 Modeli mehkega tesnila (na primer d341x -10) so prednostni, ki so poceni in izpolnjujejo zahteve ocene ANSI VI za uspešnost tesnjenja.
Kemični medij, ki vsebuje delce: Primerno za modele trdega tesnila (na primer D343H -16 C), varjeno iz nerjavečega jekla ventila, odpornost obrabe se je povečala za 50%.
