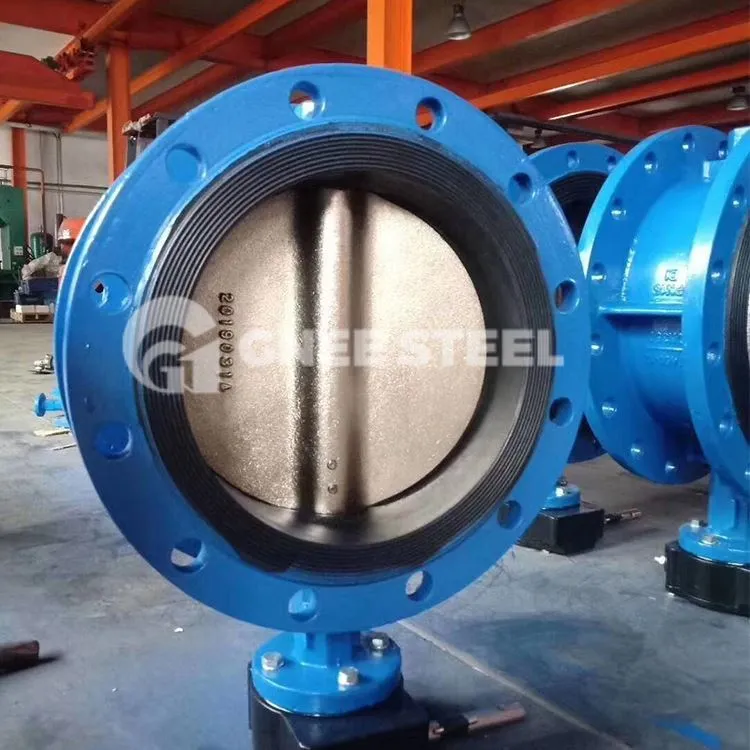

Metuljasti ventil z enojnim zamikom

Enojni zamaknjeni metuljasti ventil ter zgornja in spodnja gred ventila sprejmejo povezavo oblikovanih lukenj in oblikovanih gredi, ki uresničuje funkcijo brezpinjske povezave gor in dol, levo in desno plavajoče plošče metulja v procesu odpiranja in zapiranja ploščo metulja in zmanjša moteče območje med ploščo metulja in sedežem ventila, kar močno zmanjša navor.

Da bi rešili problem koncentrične metuljne plošče metulja in ekstruzije sedeža ventila, tako izdelanega enega samega ekscentričnega metuljčka, so strukturne značilnosti osi stebla ventila odstopale od središča metuljaste plošče, tako da zgornji in spodnji konci plošča metulja ni več rotacijska os, razpršena, da ublaži zgornji in spodnji konec plošče metulja ter sedež ventila zaradi prekomernega iztiskanja.

Velikost	2"~48"(DN50~DN1200) večje velikosti na zahtevo
Pritisk	Razred ANSI #150~900, PN10, PN100
Material telesa	Ogljikovo jeklo, nerjavno jeklo, legirano jeklo, dupleksno jeklo itd.
Standardna skladnost	ISO 5752, BS5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN3202.
Končne povezave	Konci s prirobnico ALI VAFER, LUG, BW
Delovanje	ročni, pnevmatski, električni ali drugi
Tesnila	NBR, EPDM, VITON, PTFE ali kovinski sedež itd.

Glavne mere in teže enojnega ekscentričnega ventila

Specifikacije	Prenos	L	D	D1	d	n	d0	b	f	Φ	utež
DN100	XJ24	127	220	180	156	8	19	19	3	150	19
DN150	XJ24	140	285	240	211	8	23	19	3	150	37
DN200	XJ30	152	340	295	266	8	23	20	3	300	51
DN250	XJ30	165	395	350	319	12	23	22	3	300	68
DN300	4022	178	445	400	370	12	23	24.5	4	300	93
DN350	4023	190	505	460	429	16	23	24.5	4	400	122
DN400	4023	216	565	515	480	16	28	24.5	4	400	152
DN450	4024	222	615	565	530	20	28	25.5	4	400	182
DN500	4024	229	670	620	582	20	28	26.5	4	400	230
DN600	4025	267	780/755	725/705	682/667	20	31/26	30	5	400	388
DN700	4025	292	895/860	840/810	794/772	24	31/26	32.5	5	400	480
DN800	4026	318	1015/975	950/920	901/878	24	34/31	35	5	500	661
DN900	4026	330	1115/1075	1050/1020	1001/978	28/24	34/31	37.5	5	500	813
DN1000	4026	410	1230/1175	1160/1120	1112/1078	28	37/31	40	5	500	1018
DN1200	4027	470	1455/1405	1380/1340	1328/1295	32	40/34	45	5	500
