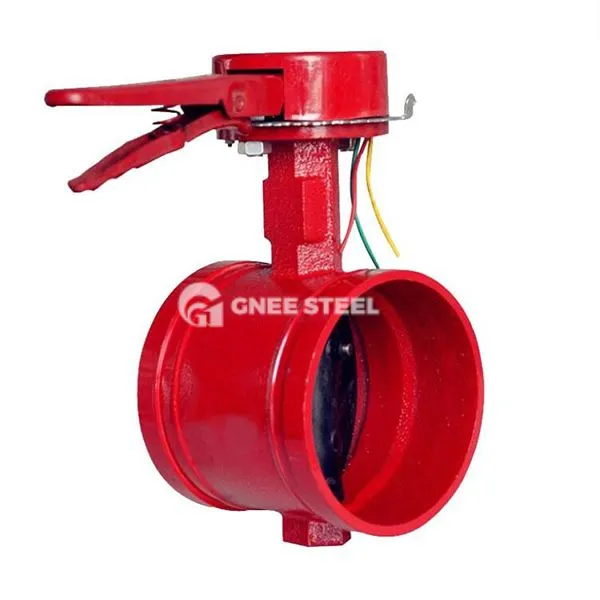

Žleb za ventil metulja

‌ Groove metuljski ventil (znan tudi kot ‌ Groove Butterfly Valve‌) je ventil metulja, ki uporablja ‌ Groove Connection Connection‌. Plošče ventila poganjajo črv ali ročaj, da se zasuka 90 stopinj, da se doseže nadzor nad odpiranjem in zapiranje, za spremljanje stanja ventila v realnem času pa se uporablja integrirana naprava za povratno električno signal. Njegove temeljne značilnosti vključujejo:

‌ Groove Connection‌: Ohišje ventila ima obročni žleb, ki je hitro povezan s cevjo skozi objemko, kar zmanjšuje uporabo prirobnic in izboljšanje učinkovitosti namestitve za več kot 50%.
‌ Povratne informacije signala‌: Vgrajena naprava za kontaktni signal lahko oddaja električni signal "vklop/izklop" in se poveže z požarnim alarmnim sistemom (kot je model D81X).

Glavna struktura ‌

‌Body Material‌: duktilno železo (dn5 0 ~ dn600), nerjavno jeklo (304/316L), primerno za nizkotlačne cevovode, kot so požarna zaščita, oskrba z vodo in drenaža (PN10 ~ PN16). ‌Sealing Form‌: ‌Soft tesnilo‌: EPDM ali PTFE tesnilni obroč, raven uhajanja normalne temperature doseže raven VI (uhajanje manj kot ali enako 0,1%× dn), uporabna temperatura -20 stopinj ~ 150 stopinj ‌. ‌Metal trdo tesnilo‌: obložen karbid (na primer stelit), temperaturna odpornost, manjša ali enaka 425 stopinj, se je stopnja odpornosti tlaka povečala na PN25‌. ‌Funkcionalne prednosti‌

‌ hitro odpiranje in zapiranje‌: ročni operacijski navor, ki je manjši ali enak 50n · m, odpiranje in zapiranje manj kot ali enak 3 sekunde; Električni tip je primeren za samodejno krmilni sistem‌. ‌Two-Way Flow‌: Ni treba upoštevati smeri pretoka medija med namestitvijo, primerno za dvosmerne pretočne cevovode (na primer scena protipožarne črpalke) ‌. Enostavno vzdrževanje: pokrov ventila je snemljiv, ki podpira spletno zamenjavo komponent za tesnjenje, z vzdrževalnim obdobjem od 3 do 5 let.

Standard oblikovanja: MSS SP -67
Povezava se konča: Groove do AWWA C606
Standard zgornje prirobnice: ISO 5211
STEM pogon s tipkami, vzporedni ali diagonalnim kvadratom ali fl na glavi
Delovni tlak: 300psi
175psi, 200psi in 250psi na voljo na zahtevo
Temperaturni razpon: 0 stopinja - 100
Prevleka: epoksi prevleka z fuzijo v skladu z ANSI/AWWA C550 ali slikarstvo na zahtevo



Žleb za ventil metulja



Prijave
Sistem za zaščito požara: Samodejni sistem za gašenje požara glavne cevi, ki se uporablja v povezavi z indikatorjem pretoka vode in skupino alarmnih ventilov.
Zaželena je za oskrbo z vodo in odtok: Centralna klimatska naprava, ki kroži voda, omrežje za oskrbo z vodo, je prednostno model EPDM mehkega tesnila.
Industrijski cevovod: Mediji, ki vsebujejo lahke delce, so odrezani (na primer hladilna voda, stisnjen zrak), prah v votlini ventila pa je treba redno čistiti.
