Opis dvojnih prirobničnih ventilov
Dvojni kroglični ventil je ventil, ki se povezuje s cevovodnim sistemom s povezavo z dvojno prirobnico. Njegova jedrna struktura je sestavljena iz kroglice, stebla, sedežev in prirobnic. Pri delu se lahko hitro odpre in zapre z vrtenjem kroglice, ki je primerna za delovne pogoje z visokimi temperaturami, visokim tlakom ali prisilnim tesnjenjem.
Oblikovanje prirobnic: Priključek prirobnice na obeh koncih je primerna za namestitev in ujemanje s cevovodom, zmanjšanje koncentracije napetosti in izboljšanje tesnjenja.
Material telesa ventila: običajno lito jeklo, nerjavno jeklo (na primer 304/316L) ali dupleksno jeklo (2205), tako s korozijsko odpornostjo kot na tlačno odpornost.
Lastnosti
Učinkovitost tesnjenja: PTFE tesnilni obroč + vzmetni prednapet sedež se uporablja za prilagajanje nihanjem temperature in tlaka, uhajanje pa lahko doseže raven "nič puščanja".
Struktura trdega tesnjenja (na primer kovinske do kovine) lahko prenese visoke temperature do 400 stopinj, mehko tesnjenje pa ima širši veljavni temperaturni razpon (-196 stopinj ~ 200 stopinj).
PERACIJSKA CONGENIENTIENE:
Odpiranje in zapiranje vrtenja 90 stopinj, podpira ročni, električni ali črv zobniški pogon in izpolnjuje zahteve za daljinski upravljalnik.
Strukturne prednosti:
Oblikovanje v celoti zmanjšuje odpornost na tekočino in je primeren za velike pretočne medije; Kompaktna velikost in nizki stroški vzdrževanja.
Specifikacija dvojnih prirobničnih ventilov
|
Nominalni tlak |
PN6, PN10, PN16, PN25, PN40, CLASS150, CLASS300 |
|
Velikost |
DN100 do DN4000/4 "-160" |
|
Vožnja |
Ročni menjalnik, črv, pnevmatska, hidravlična, električna itd. |
|
Povezava |
Prirobnica, varjenje, rezina |
|
Temperatura |
-29 stopnja do 80 stopinj |
|
Srednje |
Zrak, voda, morska voda, kanalizacija, nafta, plin itd |

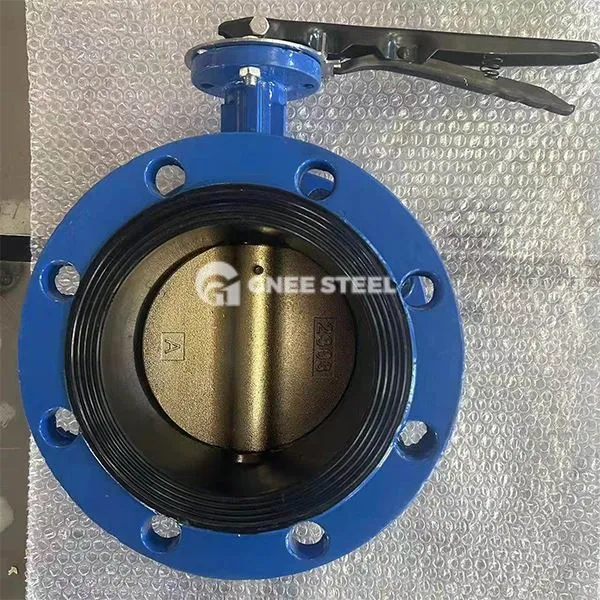

Dvojne prirobnice zaklopke metulja
Načelo izbire:
Ujemanje delovnega stanja: Za visoko temperaturo in visok tlak (večji ali enak 25 0 stopinja /4.0MPA) je prednostna trda tesnila + krom-molibden jekleni ventil.
Medium značilnosti: Korozivni mediji morajo uporabiti dupleksno jeklo (2205) ali 316L iz nerjavečega jekla.
Zahteve za vzdrževanje:
Seal pregled: Redno preverjajte obrabo obroča PTFE tesnila in priporočljivo je, da ga zamenjate vsaki dve leti.
Lubriranje in vzdrževanje: Napolnite steblo in dele prenosnega ventila z visokotemperaturno maščobo vsakih 6 mesecev, da preprečite lepljenje.
