Popoln opis ventila za metulj

Polni žarnik metulj za ventil je ventil metulja, povezan s cevovodom skozi strukturo prirobnice. Ohišje ventila je zasnovano z vdolbinami okoli njega in je neposredno pritrjeno na prirobnico cevovoda z vijaki. Ima tako kompaktnost ventila za metulje in stabilnost prirobničnega metuljčka ventila. Osnovna zasnova vključuje:

Metoda povezave ‌:
‌Trhought Hole Tip (vrsta): Vdolbina je skozi luknjo skozi vijak. Pri namestitvi morajo dolgi vijaki prodreti v prirobnice na obeh straneh, kar je primerno za običajne delovne pogoje.
‌Internalna vrsta niti (vrsta LT): vdolbinica ima notranje niti in je povezana s prirobnico cevovoda skozi kratke vijake, kar zmanjšuje tveganje za lezenje vijakov in podaljša življenjsko dobo tesnjenja za 30%~ 50%.
‌Valve karoserijski material‌: lito jeklo (WCB/LCB), nerjavno jeklo (304/316) ali dupleksno jeklo, primerno za kalibra NPS 2 "~ 40" (DN50 ~ DN1000).
Struktura ‌Ealing‌:
‌ Threedimenzionalno ekscentrično kovinsko tesnilo‌: Plošča metuljev in sedež ventila sta varjena s stelitsko zlitino, temperaturno odpornostjo manj kot ali enaka 600 stopinj, tlačna odpornost do razreda 600 (PN100).
‌Elastično tesnilo‌: Plošča metulja je vgrajena s PTFE ali EPDM tesnilnim obročem, raven puščanja doseže VI, primerna za -20 stopinj ~ 150 stopinj delovnih pogojev‌.

Popolna specifikacija ventila metulja

predmet	vrednost
Struktura	Metulj
Aplikacija	Voda
Kraj izvora	Henan
Moč	Ročno
Prilagojena podpora	OEM, ODM
Garancija	3 leta
Temperatura medijev	Srednja temperatura
Mediji	Vodni naftni plin
Ime izdelka	Ventil tipa nerjavečega jekla
Telesni material	Nerjavno jeklo
Povezava	Nit
Disk	Nerjavno jeklo
Steblo	Nerjavno jeklo
Sedežni material	EPDM/NBR/PTFE
Delovanje	Rokonja/menjalnik/penimatska/električna
Delovni tlak	Pn 10- pn16
Embalaža	Lesena ohišje
Moq	1

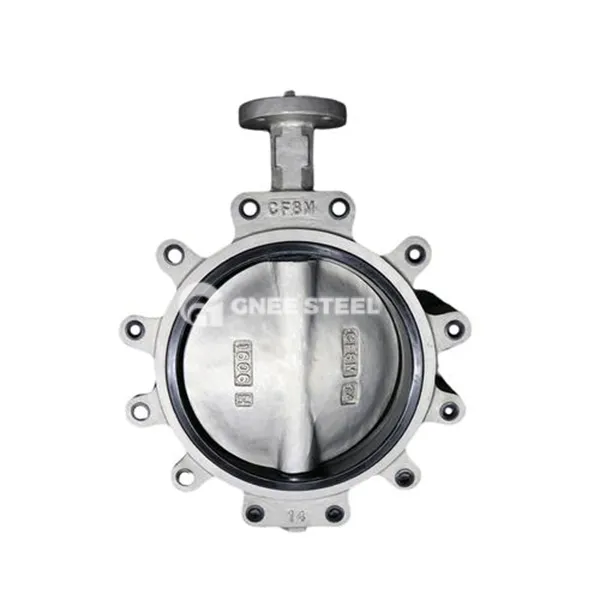

Polni vrvi metuljski ventil

Izbirne točke

Vrsta tesnila:
Čista voda/zrak: Prednostno je mehko tesnilo EPDM, kar znižuje stroške za 40%.
Visoko temperaturo/korozivni medij: Izbran je trdo tesnilo zvezde, ki ima življenjsko dobo odpornosti na delce večje ali enaka 10 let.
Način pogona:
NP -ji manj kot ali enaki 12 "(DN300) s turbinsko škatlo (navor manj ali enak 500n · m), NP -ji, večji ali enaki 14" s pnevmatskim aktuatorjem (navor večji ali enak 2000n · m).
Previdnostni ukrepi za namestitev

Poravnava prirobnice: odstopanje mora biti manjše ali enako 1 mm, vijake pa je treba diagonalno zategniti (priporočljivo prednapetost: vijaki iz ogljikovega jekla 80 ~ 120n · m).
Nadzor smeri pretoka: Ko je nameščena vodoravno, mora biti os stebla ventila navpična na tla, da se prepreči srednje odlaganje in obračuna na tesnilni površini.
