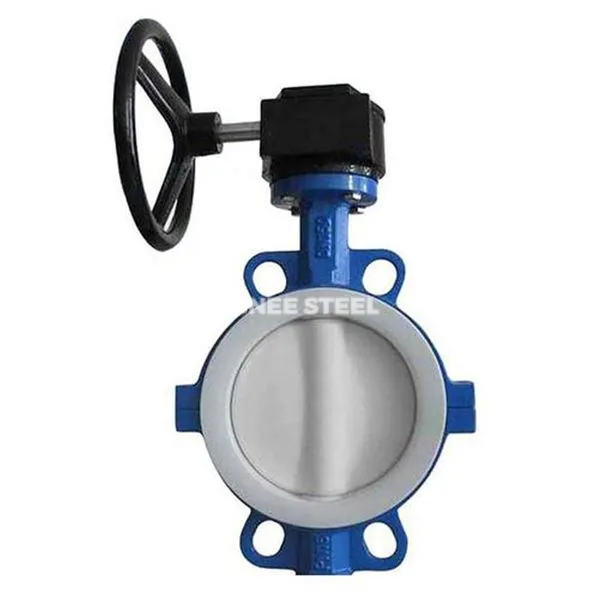

Ventil za metulj v slogu rezin

Vaferni metuljski ventil je ventil, pritrjen med dvema prirobnicama cevi. Njegova plošča metulja se vrti 0 stopinje ~ 90 stopinj okoli osi, da uresniči nadzor nad odpiranjem in zapiranjem. Ima značilnosti kompaktne strukture, lahka teža (teža je le 30% ~ 50% istega specifikacijskega ventila) in hitro delovanje. Osnovna zasnova vključuje:

Material telesa ventila: sivo lito železo (HT200/HT250), duktilno železo (qt 450-10) ali nerjavno jeklo, primerno za premer cevi DN50 ~ DN600.
‌ Connection Metoda‌: Brez samostojne prirobnice, ki je med cevmi pritrjena z dolgimi vijaki, shranjena v prostoru za namestitev, ampak zagotavlja poravnavo prirobnic.
‌Ealing form‌:
‌Soft Seal‌: rob plošče metulja je prevlečen z gumo ali tesnilnim obročem PTFE, raven uhajanja pri sobni temperaturi doseže raven VI (manjša ali enaka 0.
Trdo tesnilo: plošča metulja in sedež ventila sta varjena s trdo zlitino (kot je stellit), s temperaturno odpornostjo manj kot 425 stopinj in tlačno odpornostjo do PN25 (2,5MPA).

Značilnosti uspešnosti

Prednosti nadzora tekočine
Ko je popolnoma odprta, je debelina plošče metulja edina odpornost na pretok, padec tlaka se zmanjša na 1/3 istega ventila za specifikacijo, regulacija pretoka pa je odlična.

Tri-koncentrična struktura (na primer model HH44X) dosega odpiranje in zapiranje ničelnega omrežja, življenjska doba pa je 3 do 5-krat daljša od življenja tradicionalnih ventilov metulja.

‌ -ogrevanje odpornosti in korozijske odpornosti
Model trdega tesnila je primeren za medij, ki vsebujejo delce (kot so olje in plin, ki vsebuje žveplo, leteči pepel), in namaho na obrabi lahko prenese erozijo s pretokom, manjšim ali enakim 15m/s.

Ohišje razpršilnega ventila za epoksidno smolo je odporno na kislino in alkalijsko korozijo, preskus razpršitve soli pa je večji ali enak 1000 ur brez rje.

‌ Easty Namestitev in vzdrževanje
Priključek v spodnji vrsti zmanjšuje namestitveni prostor za 40% v primerjavi s tipom prirobnice, vendar je za nadzor nad prednapetostjo vijaka potreben navorni ključ (priporočljiva vrednost: vijak iz ogljikovega jekla 70 ~ 100n · m).

Oblikovalna plošča snemljive ventila podpira spletno zamenjavo tesnilnega obroča, vzdrževalni cikel pa se razširi na 3 do 5 let.



Ventil za metulj v slogu rezin



Prijave
Petrokemična industrija: naftni in plinski cevovodi v rafinerijah (razred 150 ~ 600), uvoz in izvoz shranjevanja kislin in alkalij.
Power System: Urejanje vode za dovajanje kotla, hladilni stolp, ki kroži nadzor vode (trdo tesnilo je prednostno za DN200 in več).
Obdelava vode in odtok za vodo: Preprečevanje povratnih tokov iz požarne črpalke, vodni sistem za visoko kondicioniranje z visokimi stolpnicami
