Opis ventila za metulj z gumijastim tesnilom
Gumijasti zatesnjeni metuljski ventil je metuljski ventil z mehkim zaprtim ventilom z gumijastim ventilom (kot so EPDM, NBR, PTFE itd.). Plošča metulja se vrti in stisne sedež elastičnega ventila, da doseže dvosmerno tesnjenje. Uporablja se predvsem za mejo cevovodov in regulacijo pretoka srednjega in nizkega tlaka, normalne temperature in korozivnih medijev.
Značilnosti uspešnosti
Korozijska odpornost :
Guma EPDM je odporna na kislino, alkalij in ozon, NBR ima odlično odpornost na olje, PTFE je primeren za zelo korozivne medije, veljavni temperaturni razpon pa je -40 stopinj ~ 120 stopinj .
Law Pretočni upor in enostavno delovanje :
Poenostavljena zasnova plošče metulja zmanjšuje srednje odpornost, koeficient upora pretoka pa je, če je popolnoma odprt le 1/3 istega ventila kalibra.
Način ročnega črva, pnevmatski ali električni pogon ima nizko delovno navor, primeren za pogoste scenarije odpiranja in zapiranja.
APPLIKALNI Scenariji :
Obdelava vode : komunalna oskrba z vodo, cevi za odplake (visoka nečistoča) .
CHEMICAL IN HRANE IN MEDICIN : Korozivne tekočine (kisline, alkalije) in sanitarne cevi (potrebne živilske gume) .
Specifikacija ventila metulja z gumijastim tesnilom
| Ime izdelka | ventil metulja |
| Model | črv |
| Velikost |
DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 |
| Certifikat | ISO9001 |
| Aplikacija |
petrokemična, električna energija, metalurgija, menicina, nepremičnine Dan Drugo industrija. |
| Znamka | Gnee |
| Pritisk | Pn10/pn16/150lb/jis10k/jis5k |
| Prilagojeno | OEM/ODM/OBM |
| Material | DI/WCB/SS304/SS316 |
| Tempearture | -20-90 stopnja |
| Proces proizvodnje | Vlivanje naložb, CNC stružnika, test, čiščenje, pakiranje, shranjevanje |

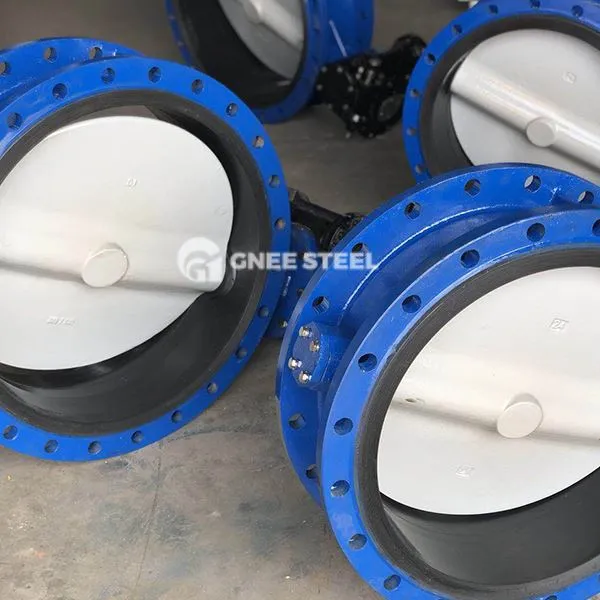

Gumijasti ventil metulja
Predlogi za izbiro:
Media matching: Hard-seal composite structures are required for media containing hard particles. Metal-seal butterfly valves are preferred for high temperature (>120°C) or high pressure (>PN16) scenariji.
RUBBER MATERIAL IZBIRA: EPDM ima dobro odpornost na staranje, NBR ima močno odpornost na olje, PTFE pa je primeren za zelo korozivne medije.
Omejitve :
Restrikcija glede temperaturne in tlačne odpornosti: Dolgotrajna uporaba gume ne presega 120 stopinj, raven tlaka pa je običajno PN10 ~ PN16. Visoka temperatura in visok tlak lahko enostavno povzročita staranje ali luščenje gume.
Risk of Flushing: Dolgotrajno pozitivno izpiranje lahko nosi površino z gumijasto tesnjenjem, potrebno je redno vzdrževanje ali zamenjava sedeža ventila.
