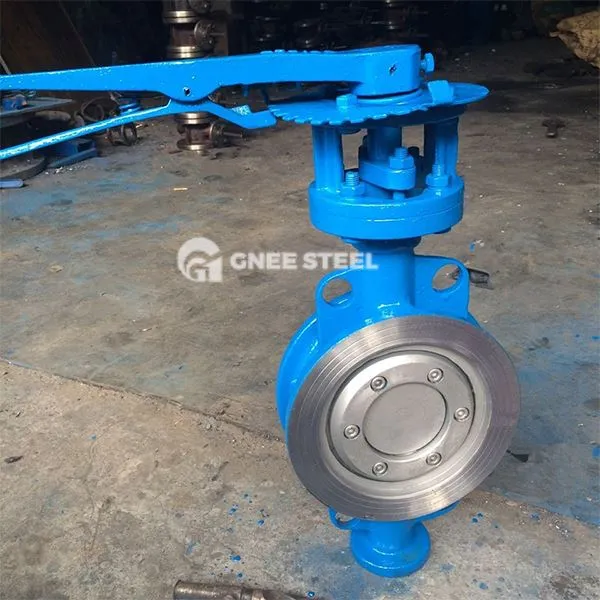

Rezina trojna offset metuljček ventil
Opis
Triple-koncentrični ventil metulja v rezini sprejema trikratcentrično strukturo (os stebla ventila odstopa od središča plošče metulja in središča telesa ventila, os vrtenja sedeža ventila pa tvori kot z osi kanala ventila). Tesnilna površina se odpre in zapre brez trenja skozi vrtenje plošče metulja. Primerno je za visoke temperature, visok tlak in jedko medije.
Body in metuljski krožnik:
Ohišje ventila je priključek tipa v objemu, material pa je predvsem iz nerjavečega jekla (304/316) ali ogljikovega jekla. Površina plošče metulja je pogosto varjena s trdo zlitino (kot je volframova karbid), da se poveča odpornost proti obrabi.
Tipični modeli, kot so D343H in D673H, podporne ročne črve, pnevmatski ali električni pogon.
Obrazec za tesnjenje:
Večplastno kovinsko tesnilo: v kombinaciji s tri-koncentrično strukturo in večplastnim kovinskim tesnilnim obročem (na primer elastični tesnilni obroč v obliki črke J), dosežemo dvosmerni "tesnejši in tesnejši" tesnilni učinek, tlačni upor pa lahko doseže PN40 (razred 300).
Načelo dinamičnega tesnjenja: Ko se plošča metulja vrti, tesnilni površinski stiki/odklopi točko sedeža ventila, da se izogne izgubi trenja in podaljša življenjsko dobo storitve.
Specifikacija ventila za ventila Triple Offset
|
Ime dela |
Material |
|
Telo |
En-gjl -250 |
|
Sedež |
ZCUSN5PB5ZN5 |
|
Prstan s tesnilom diska |
ZCUSN5PB5ZN5 |
|
Disk |
En-gjl -250 |
|
Zaklepni obroč |
Rdeči baker |
|
Pokrov diska |
Hpb 59-1 |
|
Steblo |
Hpb 59-1 |
|
Motorja |
En-gjl -250 |
|
Embalaža |
Grafit |
|
Matična matica |
ZCUZN38MN2PB2 |
|
Ročno |
En-g. Js -500-7 |
Rezina trojna offset metuljček ventil
Pretection and vzdrževanje
-izbirne točke:
Media Adaptacija: Za medije, ki vsebujejo trde delce, so prednostne površine za tesnjenje karbida, za korozivne tekočine pa lahko izberete obloge iz nerjavečega jekla ali posebne prevleke.
Način pogona: Za scenarije visokofrekvenčnih delovanja so priporočljivi pnevmatski aktuatorji (podpora hitrega preseka), za scenarije nizkega tlaka pa lahko izberete ročni pogon z ročnim ročnim pogonom.
Zahteve za vzdrževanje:
Redno preverjajte obrabo tesnilne površine in v visokotemperaturnih pogojih je treba dodati visoko temperaturno odporno maščobo, da se ohranijo zmogljivost tesnjenja.
Prepričajte se, da so prirobnice med namestitvijo poravnane, da se izognete neenakomerni sili na plošči metulja, kar povzroči odpoved tesnjenja.
