Opis industrijskih ventilov za metulje

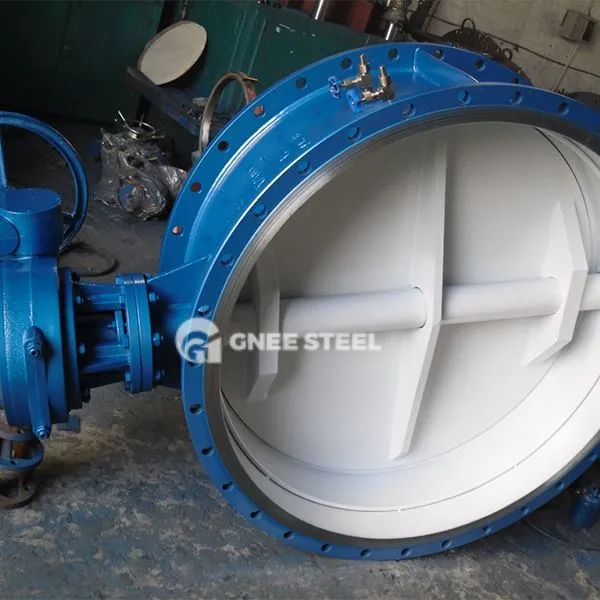

Industrijski ventil za metulje je naprava za krmiljenje tekočine z ploščo v obliki metulja v obliki diska, kot je del odpiranja in zapiranje jedra. Plošča metulja se vrti 9 0 stopinj okoli osi, da uresniči odpiranje in zapiranje in regulacijo cevovoda. Ima kompaktno strukturo, lahka (jemanje DN1000 kot primer je teža približno 2 ton, kar je le 57% vhodnega ventila) in značilnosti uporov z nizkim pretokom (tlak manj kot ali enak 0,05MPA, če je popolnoma odprta).
-seal Type:
Soft Seal: Uporablja se sedež gume\/PTFE ventila, primeren za čiste medije, hitrost puščanja, manjša ali enaka 0. 1%;
Metalni trdi tesnilo: visoka temperaturna odpornost (manjša ali enaka 6 0 0 stopinjah) in proti-škripanja se dosežeta s površino trde zlitine (kot je volframova karbid), raven uhajanja pa lahko doseže raven ANSI V (stopnja puščanja manjša ali enaka 0,01%).
Eccentrična struktura:
Triple Excentric Design: Steblo ventila odstopa od središča cevovoda, center plošče metuljev je izravnan, kota tesnilnega površinskega stožca pa se izravna, da se doseže odpiranje in zapiranje ne trenje (življenjska doba več kot 200, 000 krat);
Kovinsko tesnilo MULTI SEAL: Združite vzmetno prednapetost in srednji tlak, da povečate zanesljivost tesnjenja.
Specifikacija industrijskih ventilov
|
Aplikacija |
Splošno |
|
Kraj izvora |
Kitajska |
|
Henan |
|
|
Moč |
Električni |
|
Temperatura medijev |
Normalna temperatura |
|
Struktura |
Metulj |
|
Prilagojena podpora |
OEM |
|
Ime izdelka |
Mehki metuljski ventil |
|
Velikost |
2in, 2 1\/2in, 3in, 4in, 5in, 6in, 8in |
|
Temperatura |
Normalna temperatura |
Industrijski metuljski ventili
Prijave
Energy in Aerospace:
Tekoči sistem za dostavo vodika\/tekočega vodika (mora izpolnjevati ISO 14644-1 standard razreda 5);
Jedrska elektrarna za hladilno vodo (z uporabo telesa ventila WCB + karbid tesnilo).
CHEMICAL IN METALURGYE:
Visokotemperaturna regulacija dimnih plinov (temperaturna odpornost, večja ali enaka 400 stopinj);
Cevovod za žveplovo kislino\/tekočino alkalij (ventil metulja z rezino s protikorozijskim premazom).
Municional and Shipbuilding:
Nadzor pretoka omrežja za oskrbo z vodo (mehka ventil z mehkimi pečat, sedež ventila EPDM);
Sistem morskega goriva (v skladu s standardi JIS\/ANSI)
