opis sedečega metulja
Kovinski sedežni metuljski ventil je ventil metulja, ki uporablja kovinski material kot tesnilno površino. Kovinski sedežni metuljski ventili, ki se razlikujejo od tradicionalnih metuljskih ventilov (na primer gumijaste ali PTFE tesnila), dosežejo tesnjenje skozi stik med kovino in kovino in so primerni za ostre delovne pogoje, kot so visok temperatura, visok tlak in korozivni mediji.
Jedrna struktura in oblikovanje
material za sedež ventila
Tesnilna površina sprejme kontaktno obliko metal-kovina. Običajni materiali vključujejo nerjaveče jeklo (na primer 304\/316), cementiranega karbida (na primer stelitske zlitine) ali površinsko razpršeno plast, ki je odporna na obrabe karbida, ki je primerna za visoke temperature, visok tlak in srednje scenarije, ki vsebujejo delce.
Nekateri modeli uporabljajo multi-slojne kovinske tesnilne obroče za kompenzacijo toplotne deformacije skozi spomladansko prednapetost za izboljšanje zanesljivosti tesnjenja.
krožnik za metulje in tesnilna oblika
Rob plošče metulja je predelan v stožčasto površino ali sferično površino, ki tvori line kontaktno tesnilo s sedežem kovinskega ventila, zmanjša navor odpiranja in zapiranja, medtem ko poveča odpornost na obrabo;
Tri-koncentrična struktura (odmik stebla, odmik metuljske plošče, odmik kota stožca) realizira odpiranje in zapiranje trenja, ki podaljša življenjsko dobo storitve.
Specifikacija sedečega metulja
|
predmet |
vrednost |
|
struktura |
Ventil metulja |
|
aplikacija |
cevovod |
|
kraj izvora |
Henan, Kitajska |
|
moč |
Pnevmatska |
|
prilagojena podpora |
OEM, ODM, OBM |
|
uporaben medij |
Kislina, alkalija. Sol, zelo jedko, Aqua Regia |
|
Velikost vrat |
16-48 palca |
|
garancija |
1 let |
|
številka modela |
10000 |
|
temperatura medijev |
Visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura |
|
blagovna znamka |
Gnee |
|
mediji |
Kislina, alkalija. Sol, zelo jedko, Aqua Regia |

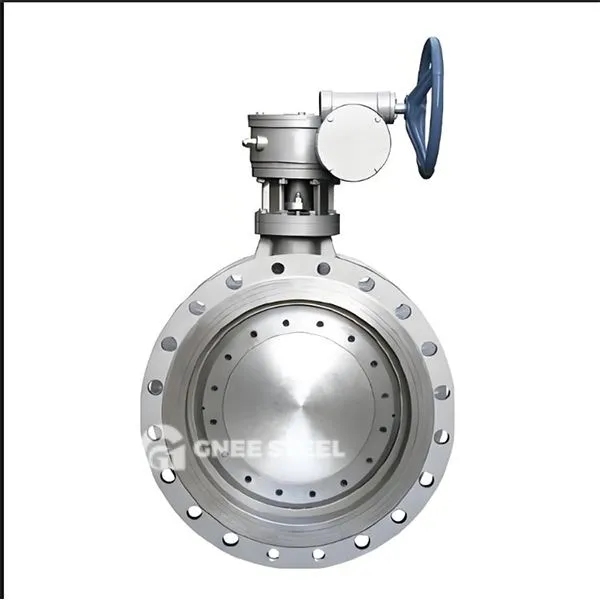

kovinski sedeči ventil metulja
Prijave
Energy Field: visokotlačni presek parnih cevovodov v toplotnih elektrarnah in sistemih za hladilno vodo jedrske energije;
Kemična industrija: Nadzor cevovodov za zelo korozivne medije (na primer koncentrirana žveplova kislina in tekoča alkalija), ki zahtevajo sedeže v zaklopkih;
Metalurški inženiring: Sistem za odstranjevanje prahu s plavcem, regulacija dimnih plinov z visoko temperaturo, temperaturna odpornost mora biti večja od ali enaka 400 stopinj.
Izbira in delovne točke
Ujemanje ključnih parametrov
Prednostno izberite tri-koncentrični kovinski trdo zapečen metuljski ventil (na primer tip D343H) z nazivnim premerom DN50 ~ DN2000 in stopnjo puščanja ANSIVI;
Visokotemperaturni delovni pogoji zahtevajo preverjanje ujemanja koeficientov toplotne ekspanzije telesa ventila in materialov za ventil, da se prepreči toplotno zastopanje.
Optimizacija načina pogona
Priporočene so velike premera (DN večje ali enake 500) ali visoke tlačne ventile za uporabo turbinskih upočasnjevanja + električnih aktuatorjev, opremljenih z napravami za zaščito navora;
Pogoste prilagajanje prilagajanja zahtevajo izbiro natančnih pozicij, napaka pa mora biti manjša ali enaka ± 1%.
