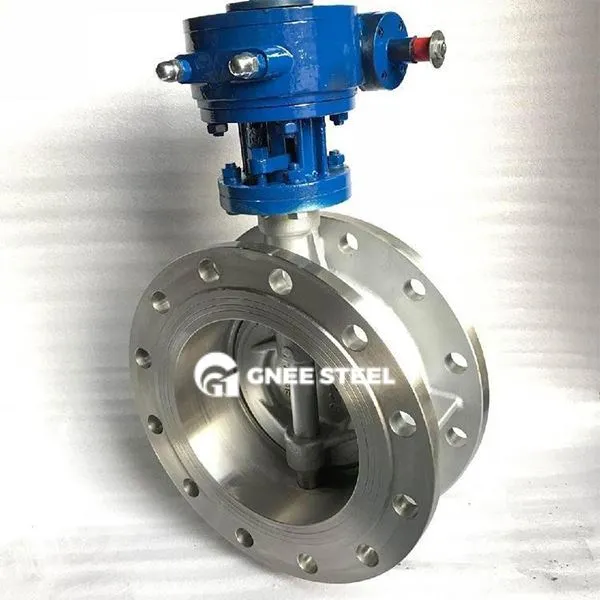

Opis ventila za metulj z dvojno prirobnico
Dvojna prirobnica metuljčka ventila je ventil metulja z prirobnico na obeh koncih. Lahko odreže cevovodni medij ali prilagodi hitrost pretoka z vrtenjem plošče metulja. Primerno je za srednji in visok tlak (manj kot ali enak PN25) in normalno temperaturo do visoke temperature (manjša ali enaka 550 stopinj) delovnih pogojev pri čiščenju vode, kemični industriji, energiji in drugih panogah.
Main Design Teles:
Valve karoserija in metuljca : material za karoserijo ventila je lahko lito železo, ogljikovo jeklo, nerjavno jeklo (304/316L), plošča metulja pa je kovina z gumijastim prevleko (EPDM, NBR) ali trdo tesnjenje v kovini (varjeno nerjaveče jeklo/trdo zlitino), primerno za DN50 ~ DN2600 PIPLES;
Oblikovanje oblike: Mehko tesnilo (raven puščanja ANSI razred VI) se uporablja za čiste medije, kovinsko trdo tesnjenje (raven puščanja ANSI razreda IV) pa je odporen na tekočine, ki vsebujejo delce ali visoko temperature.
Metoda povezave :
DOUBLE FRENGE Standard: V skladu s specifikacijami GB/T 9113 ali ASME B16.5 Prirobnici lahko razmik prirobnic prilagodimo različnim plinovodnim sistemom, da se zagotovi stabilnost namestitve.
Ključna uspešnost:
Visok tlak in visoka temperaturna odpornost: kovinska struktura trdega tesnila podpira manj kot 2,5MPa (PN25) tlak in manjša ali enaka 550 stopinjskim temperaturnim pogojem;
Low Pretočni upornost: kanal pretoka v celotnem prehodu (koeficient pretočnega upora, ki je manjši ali enak 0. 05), zmanjšanje izgube padca tlaka, primerno za velike scenarije nadzora pretoka;
Specifikacija ventila za metulje z dvojno prirobnico
|
Ime izdelka
|
Dvojna prirobnica ventila metulja |
|
Velikost
|
Dn 40- dn300
|
|
Telo
|
Duktilno železo
|
|
Pritisk
|
PN10/16
|
|
Temp
|
-20 ~ 120 stopinj
|
|
Primeren medij
|
Voda, nevtralna tekočina itd.
|
|
Aplikacija
|
Komanalna gradnja, projekt ohranjanja vode, električna energija, oskrba z vodo in odtok, čiščenje vode itd.
|
|
Moč
|
Ročaj, škatla turbine, pnevmatski aktuator, ecektrični aktuator
|
Gnee dvojna prirobnica metuljčka ventila
Prijave
| Industrijsko | Applications | Feature |
|---|---|---|
| Energija/kemikalije | Cevovod za visoko temperaturo (PN16, trdo tesnilo) | Odporen na visok tlak in toplotno deformacijo |
| Municional Water oskrba | Omrežje vodnih cevi velikega premera (DN600 ~ DN2600) | Mehko tesnilo, upornost z nizkim pretokom |
| Metallurgy/Mining | Sistem za prevoz gnoja (telo z gumijastim ventilom) | Obraba proti delcih |
