Opis motoriziranega dušilnega ventila
Motoriziran metulj je vrsta ventila, ki uporablja okroglo metuljno ploščo kot element za odpiranje in zapiranje in se vrti skupaj s steblom ventila za odpiranje, zapiranje in prilagajanje prehoda tekočine. Krmilna plošča lopute je nameščena v smeri premera cevovoda. V valjastem kanalu telesa metuljaste lopute se plošča metulja v obliki diska vrti okoli osi, vrtilni kot je med 0 stopinjami ~ 90 stopinjami, ko se zavrti za 90 stopinj, je ventil popolnoma odprt.
specifikacija motoriziranega dušilnega ventila
|
Razpon velikosti |
Material telesa |
|
2"-80" DN50-DN2000 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 itd. |
|
Ocena tlaka |
Material diska |
|
Razred150-Razred600 PN6-PN100 |
WCB, CF8, CF8M, CF3, CF3M, LCB, WC6 itd. |
|
Končaj povezavo |
Material sedeža |
|
Prirobnica (FF, RF, RJ), rezina, uho, sočelno varjenje |
SS304+Grafit, SS316+Grafit, NBR, EPDM, PTFE, RPTFE |
|
Slog strukture |
Material stebla |
|
Polna vrata, trojni ekscentrični, dvojni ekscentrični, koncentrični |
17-4PH, SS410, SS304, SS316, F51, F53 |
|
Možnosti aktuatorja |
Standard oblikovanja |
|
Električni |
API 609 |
|
Temperaturno območje |
Standard iz oči v oči |
|
-100 stopinj ~800 stopinj |
API 609, ISO 5752 |
|
Standardna povezava |
Testni standard |
|
Vrtanje prirobnic: ASME B16.5, ASME B16.47 |
API598 |

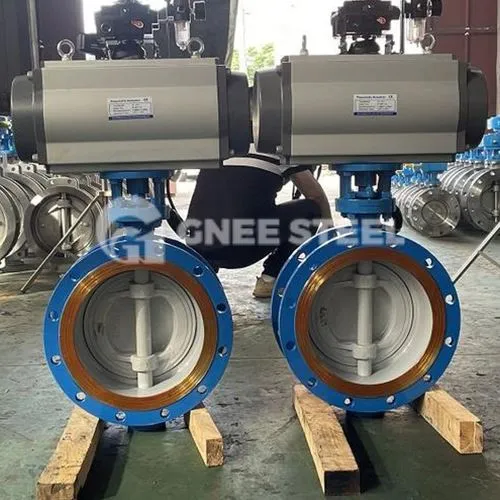

motorna metuljna loputa z aktuatorjem
Načelo nadzora:
Vir energije električnega metuljastega ventila je električna energija, ki poganja ploščo ventila, da deluje, tako da odpira in zapira ventil ter kroži ali prekine vlogo tekočine. Vhodno napajanje 220V je lahko neposredno preklopno regulirano, lahko je tudi vgrajen servo modul, vhodni krmilni signali (4 ~ 20 mADC ali 1 ~ 5 VDC) in enofazno napajanje lahko nadzorujejo delovanje. Električni aktuator električnega metuljnega ventila lahko razdelimo na preklopni tip in regulacijski tip, preklopni električni metuljni ventil pa igra vlogo preklapljanja; in regulacijski električni metuljasti ventil je namenjen uravnavanju pretoka, ki lahko prilagodi pretok na tisočinko stopinje in je tudi neke vrste ventil z višjo ceno. Vrsta regulacije je napajalnik AC220V kot moč za sprejem prednastavljene vrednosti parametra sistema industrijske avtomatizacije 4 ~ 20 mA (0 ~ 5 in drug šibek nadzor) signala za dokončanje prilagoditvenega dejanja.
