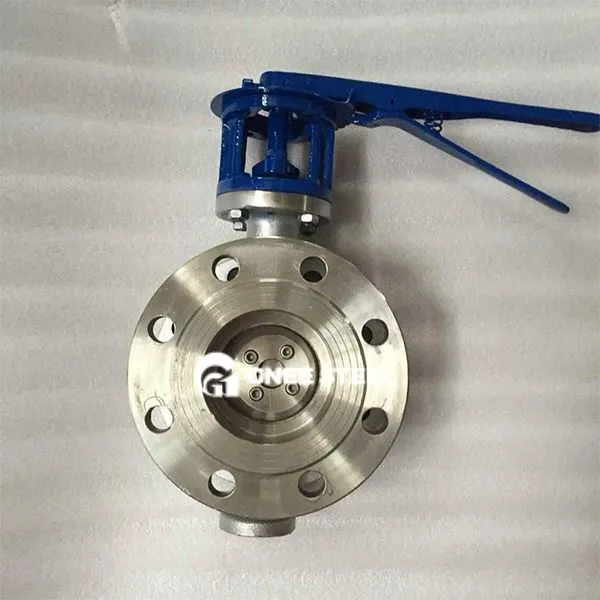

Ročni ventil metulja

Ročni ventil metulja je ventil, ki nadzoruje pretok tekočine z ročnim vrtenjem plošče metulja. Njegove temeljne komponente vključujejo telo ventila, ploščo za metulje, steblo ventila in tesnila, ki so primerne za scenarije nadzora nad vodo, plinom, paro in prahom.

‌Valve telesa in metuljčka: ‌Valve Material Telesa: predvsem iz litega železa, ogljikovega jekla, nerjavečega jekla (3 0 4/316L), s tlačno oceno pn1. 0} pn1.6 (1. ‌Butterfly plošča Oblika: plošča v obliki metulja v obliki diska se vrti 0 stopinj ~ 90 stopinj okoli osi, upornost pretoka pa je majhna, ko je popolnoma odprt (tlak manj kot ali enak 0,05), kar je primerno za veliko uravnavanje pretoka. ‌Seal oblika: ‌elastično tesnilo (na primer EPDM, PTFE): Raven uhajanja doseže ANSI razred VI, uporabna temperatura -20 stopinj ~ 150 stopinj; ‌Metalno tesnilo (prekrivanje trde zlitine): temperaturna odpornost manjša ali enaka 550 stopinj, primerna za medij, ki vsebuje delce ali visoko temperaturo.

Klasifikacija in kompilacija modela

Klasifikacija povezave:

Vrsta rezin (na primer D71X): vpet med prirobnice cevi s vijaki s čeplji, kompaktna struktura;

Vrsta prirobnice (na primer D341X): prirobnice na obeh koncih, primerne za DN50 ~ DN2600 cevi.

Analiza modela (kot primer jemanje d343h -16 c):

D: Kategorija ventila za metulje;

3: Črni prestavni pogon;

4: Priključek prirobnice;

3: tri-koncentrična struktura;

H: Alloy Jekleno tesnilo;

16: Nominalni tlak 1,6MPa;

C: Karoserijo ventila v litem jeklenem ventilu.



Gnee ročni ventil metulja



Prijave
