Metuljski ventil tipa prirobnica

‌ Flange Meturfly ventil je ventil, ki nadzoruje pretok cevovodov ali odreže tekočino z vrtenjem plošče v obliki metulja v obliki diska. Telo ventila ima prirobnice na obeh koncih in je s cevovodom povezan z vijaki. Primeren je za delovne pogoje s temperaturo manj kot 425 stopinj in tlakom manj kot ali enak 1,6MPa. Široko se uporablja v sistemih za nadzor tekočin, ki zahtevajo hitro odpiranje in zapiranje ali regulacijo pretoka, kot so voda, kemična, energija in druge panoge.

Sestava jedrne strukture
‌Valve telo‌

Material je večinoma lito železo, lito jeklo ali nerjavno jeklo, ki je izbrano glede na zahteve odpornosti proti koroziji delovnih pogojev (kot je nerjavno jeklo, primerno za kisline in alkalne medije).
Prirobnica je standardizirana in togo povezana s cevovodom z vijaki, da se zagotovi zanesljivost tesnjenja.
‌Butterfly Plate‌

Del odpiranja in zaključka v obliki diska ima vrtilni kot, ki je običajno manjši ali enak 90 stopinj in sprejme srednjo linijo ali ekscentrično strukturo. Površino lahko varimo z nerjavnim jeklom ali trdo zlitino, da izboljšate odpornost na obrabo.
Poenostavljena zasnova zmanjša odpornost na pretok. Ko je popolnoma odprt, je premer poravnan s cevovodom, da se zmanjša izguba tlaka.
‌ SISTEM RAZPRAVLJENJA‌

‌Soft Seal‌: Izdelano iz nitrilne gume, fluororubberja ali PTFE, primeren za nizko temperaturo in čiste medije, z odličnimi tesnjenimi zmogljivostmi.
‌ HARD SEAL‌: Večplastno kovinsko tesnilo (na primer nerjavno jeklo + elastična kovinska plast), odporno na visoko temperaturo in visok tlak, primerno za delovne pogoje pod 425 stopinj.
Mehanizem ‌Transmission‌

Plošča za steblo in metulj za ventila sprejmeta zasnovo skozi palico, ki se ujema z reduktorjem črvov ali pnevmatskega aktuatorja (na primer pnevmatski ventil metulja za prirobnico), da doseže natančen nadzor nad odpiranjem in zapiranjem.

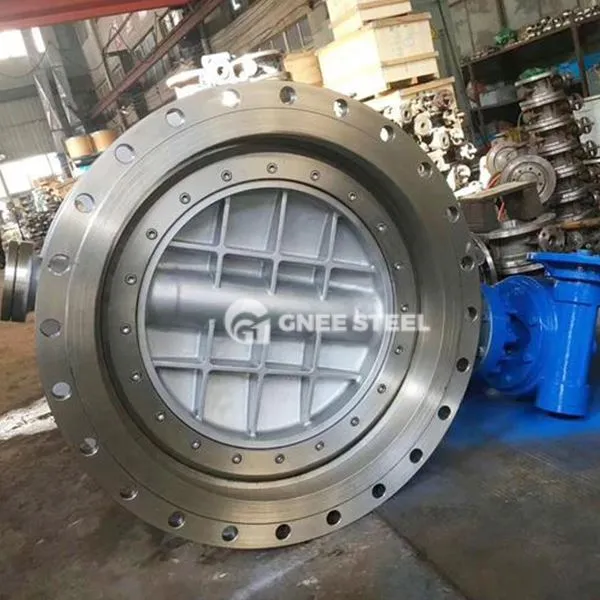

metuljski ventil tipa prirobnica



Prednosti in slabosti prirobničnega ventila metulja:

• Prednosti

Hitro odpiranje in zapiranje: Popolnoma odprto\/zaprto z vrtenjem 90 stopinj, enostavnega za upravljanje in nizek navor.

Upornost z nizkim pretokom: pretočni kanal je raven, ko je popolnoma odprt, izguba tlaka pa je le 1\/3 vhodnega ventila, ki je primeren za velike scenarije pretoka.

Močna korozijska odpornost: Telo za ventil iz nerjavečega jekla in materiali za tesnjenje (na primer PTFE) se lahko upirajo kislini, alkalijskim in organskim topilom.

Nizki stroški: Struktura je preprosta in kompaktna, z nizkimi stroški vzdrževanja, še posebej primerne za cevi velikega premera.

• Slabosti

Omejitve visoke temperature in visokega tlaka: Mehki tesnjevalni materiali (na primer guma) so nagnjeni k staranju pri visokih temperaturah, trdo tesnjenje pa imajo veliko odpornost na pretok pod DN200 zaradi strukturnih omejitev.

Tveganje za čiščenje in obrabo: Srednji prelistanje mehkega tesnjenega vmesnega sloja pozitivno v normalno odprtem stanju in dolgoročna uporaba lahko zmanjša zmogljivost tesnjenja.

Industrijske aplikacije in reševanje problemov

• Tipične aplikacijske panoge

Vodni inženiring: komunalna oskrba z vodo in odtok omrežja in regulacija pretoka, primerna za vodna telesa, ki vsebujejo nečistoče.
‌Energy and Chemical Industry‌: Nadzor medijev za nafto in plinovoda, zasnova odporne proti koroziji podaljša življenjsko dobo ventilov.
‌Električna moč metalurgije: visokotemperaturni sistem emisij dimnih plinov, kovinska struktura trdega tesnila zagotavlja stabilnost tesnjenja.
‌Food in Pharmaceuticals‌: Sanitarno nerjavno jeklo ustreza potrebam čistih plinovodov.

• ‌Reve za reševanje problemov‌

‌ hitra regulacija in regulacija pretoka‌: Natančen nadzor se doseže z vrtenjem plošče metuljev, da se zmanjša izguba energije.
Zanesljivost ‌Sela‌: Kompozitni dizajn tesnila se spopada s tveganjem puščanja zapletenih medijev (na primer delcev, ki vsebujejo kanalizacijo).
‌Ssistem Varnost‌: Zmanjšajte udarce vodnega kladiva (kot so različice za počasno zapiranje) in zaščitite črpalke, ventile in opremo za cevovod
