Opis ventilov za metulje iz litega železa
Ventil metulja iz litega železa je vrsto ventila metulja z duktilnim železom (qt 450-10/ggg40) kot material telesa ventila in priključek rezine. Steblo ventila poganja ploščo metulja, da se vrti 90 stopinj, da doseže hitro odpiranje in zapiranje ali regulacijo pretoka cevovodov. Njegove temeljne funkcije vključujejo:
Hitro odpiranje in zapiranje: vrtenje 90 stopinj lahko opravi popolno odpiranje/popolno zaključno akcijo, z majhnim navorom obratovanja, varčevanjem z delom in svetlobo, primerno za pogoste scenarije odpiranja in zapiranja.
Zanesljivo tesnjenje: Uporablja se sedež gumijaste ventila EPDM ali NBR, širina površine za tesnjenje je velika, dvosmerno tesnjenje pa lahko doseže ničelno uhajanje, raven uhajanja pa doseže raven ANSI VI.
Konstrukcijske in oblikovalske značilnosti
Glavne komponente:
Telesa ventila: duktilni železni material (tlačna upor 1. 0-1. 6MPA), povezava z rezino ustreza standardom GB/ANSI, debelina ustreza zahtevam tlaka GB26640, površina pa je protikorozija s postopkom toplotnega brizganja v prahu.
Butterfly Plate: Izdelana iz duktilnega železa ali izlivnega jekla, brez pitinga se izogne zagozditvi, nekateri modeli pa se razpršijo z volframovim karbidom na površini, da se poveča upornost obrabe.
Tesnilni sistem:
Sedež ventila za ventil: Sedež gumijaste ventila EPDM vsebuje 50% gume, širina tesnilne površine je širša, kontaktna površina s prirobnico cevovoda je velika, dolgoročna stabilnost tesnjenja pa je velika.
STEM tesnilo: Steblo ventila iz nerjavečega jekla (304/316) s pakiranjem PTFE in O-obročem, da se prepreči srednje uhajanje.
Način pogona:
Basic Konfiguracija: ročaj ali turbinski pogon, majhen delovni navor in podporna ročna hitra prilagoditev.
Exthed Configuracija: Prilagodimo jo lahko pnevmatski aktuatorji (na primer serija D671J) ali električni aktuatorji za doseganje daljinskega nadzora avtomatizacije.
Specifikacija ventilov metuljev iz litega železa
|
Ime izdelka
|
Ventili za metulje iz litega železa |
|
Velikost
|
Dn 50- dn300
|
|
Telo
|
Ogljikovo jeklo
|
|
Pritisk
|
PN10/16
|
|
Temperatura
|
-20 ~ 120 stopinj
|
|
Primeren medij
|
Voda, nevtralna tekočina itd.
|
|
Aplikacija
|
Komanalna gradnja, projekt ohranjanja vode, električna energija, oskrba z vodo in odtok, čiščenje vode itd.
|
|
Moč
|
Ročaj, škatla turbine, pnevmatski aktuator, ecektrični aktuator
|
|
Oblikovanje
|
GB/T12238
|
|
Iz oči v oči
|
GB/T12221
|
|
Zgornja prirobnica
|
ISO 5211
|
|
Preskus tlaka
|
GB/T 13927
|
|
Pristanišče
|
Tianjingang, Shanghaigang ali se pogajajo itd.
|
|
Prevoz
|
Po zraku, morju, ekspresju, tleh itd.
|

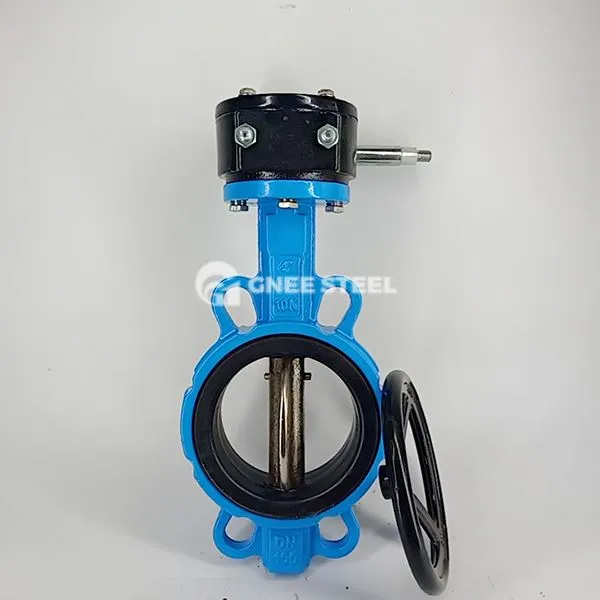

Ventili za metulje iz litega železa
Priporočila za izbiro
Vrsta medijev:
Korozivni medij: Izberite gumijasti metuljski ventil (na primer D671J -10 q), sedež ventila pa uporablja PTFE ali FluoroRubber za izboljšanje korozijskega upora.
Visokotemperaturna para: material za karoserijo ventila je nadgrajen na lito jeklo (WCB), tesnilni material pa je nadomeščen s toplotno odporno gumo (zgornja temperatura 150 stopinj).
Raven tlaka:
Scenarij z nizkim tlakom (manj kot ali enak 1,6MPa): Standardno duktilno telo železnega ventila lahko ustreza zahtevam.
Scenarij visokega tlaka (＞ 1,6MPA): Priporočljivo je, da uporabite karoserijo ventila iz litega jekla (na primer serija Q41F) ali odebeljena zasnova prirobnice
