Opis električnega aktiviranega ventila za ventila
Električni metuljski ventil je ventil, ki ga poganja električni aktuator za vrtenje krožne plošče metulja. Plošča metulja se vrti okoli osi ventila 0 stopnje -90 stopnja za dosego odpiranja in zapiranja ali regulacije pretoka cevovoda. Njegove temeljne funkcije vključujejo:
Hitro nadzor: vrtenje 90 stopinj lahko opravi popolno odpiranje ali popolno zapiranje, hitrost odziva, primerna za samodejne krmilne sisteme.
Zasnova odpornosti pretoka: Ko je popolnoma odprta, je debelina plošče metulja edina odpornost na pretok medija, izguba tlaka pa je le 1/3 vrata vrat istega premera.
Struktura in oblikovalske značilnosti
Glavne komponente:
Telesa ventila: izdelano iz litega železa, nodulnega železa ali nerjavečega jekla (na primer 3 0 4/316), prirobnična ali vpenjalna povezava ustreza standardom GB/ANSI, območje tlaka pa je 1. 0-4. 0MPA.
Butterfly Plošča: struktura v obliki črke, trdo tesnilo površinsko površinsko površino volframovega karbida, mehki tesnilni tip vgrajenega PTFE ali gumijastega tesnilnega obroča.
Vožnja in tesnilo:
Electric Actuator: Podpira tip stikala (220V AC) ali modulacijsko vrsto (4-20 signal), prevleke navora 50-2000 n · m, z eksplozijo (Exdⅱbt4) in IP67 zaščitne stopnje.
Prevetna rešitev za tesnjenje:
Elastično tesnilo: Nitril gumijasti ali PTFE ventil sedež, raven puščanja do VI, uporabna temperatura -20 stopnja ~ 150 stopinj .
Metal trdo tesnilo: večplastno nerjavno jeklo + grafitna struktura, visoka temperaturna odpornost do 450 stopinj, odporna na erozijo zrnatega medija.
Električna specifikacija ventila metulja
|
Srednje uporabljen |
voda, olje, tekočina, para itd |
|
Temperatura tekočine |
-10 stopnja ~ 425 stopinj |
|
Delovni tlak |
0. 3-2. 5MPA |
|
Ventilski material |
nerjavno jeklo |
|
Velikost povezave |
2 "-24" |
|
Premer (mm) |
Dn 50-600 |
|
Tesnilni material |
nerjavno jeklo |
|
Plošče za ventil za metulje |
lito železo ali nerjavno jeklo |
|
Električni aktuator |
Vrsta vklopa, vrsta regulacije, vrsta pasivnega stika, odpiranje tipa izhoda signala, |

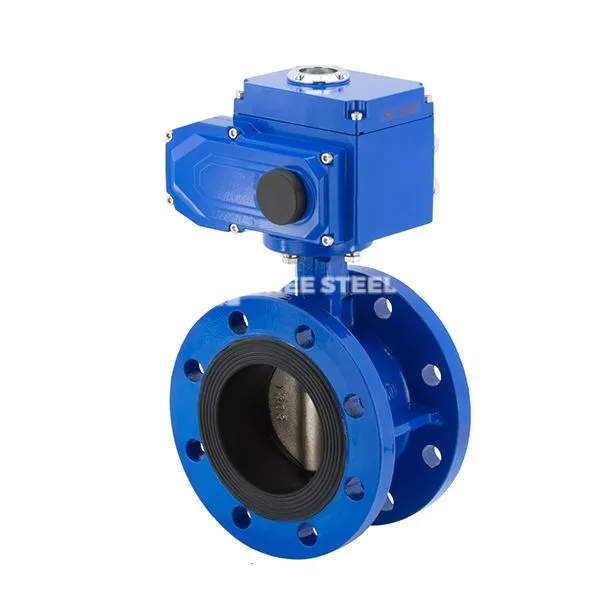

Električni aktivirani ventil metulja
Predlogi za izbiro:
Visoko temperaturno in visokotlačno okolje: raje trdo zaprtimi ventili metuljev (na primer D943W), material ventila mora biti WCB ali 316L iz nerjavečega jekla.
Korozivni mediji: Uporabite fluorirane ventile metuljev (PTFE obloga), odporne na močno kislino in alkalno korozijo.
Prijave
Kmetijsko namakanje: Sončni tip se uporablja za namakalne sisteme, ki varčujejo z vodo, ki podpirajo daljinsko upravljanje in filtracijo kakovosti vode.
Energetski sistem: Uravnavanje parnih plinovodov v toplotnih elektrarnah, nadzor nad kroženjem vode v jedrskih elektrarnah.
Kemična proizvodnja: razmerje reaktorja surovin, korozivni srednji odrez (kot so cevovodi za kislino in alkalij).
