Opis tridelnega krogličnega ventila
Tri-delni kroglični ventil je ventil s trisektorskim cepljenim ventilom telesno strukturo. Uresničuje nadzor odpiranja in zapiranja medija z vrtenjem kroglice. Ima prednosti priročnega vzdrževanja in zanesljivega tesnjenja. Široko se uporablja pri nadzoru tekočine v naftni, kemični, električni in živilski industriji.
Temeljna struktura in načelo delovanja
Split Design:
Sestava telesa ventila: Telo srednjega ventila in pokrove ventila na obeh straneh sta povezana z vijaki, kar je primerno za demontažo, čiščenje in zamenjavo delov.
Tesnilna konstrukcija: kroglica in sedež ventila sta narejena iz elastičnih materialov (na primer PTFE, EPDM) ali kovinskih trdih tesnil, raven puščanja pa je manjša ali enaka 10 ppm.
Način pogona:
Vrsta delovanja: Podpira ročni, pnevmatski (z aktuatorji serije CP) ali električni pogon za izpolnjevanje zahtev odpiranja in zapiranja različnih delovnih pogojev.
Rotacijski kot: kroglico lahko v celoti odprete ali popolnoma zaprete z vrtenjem 9 0 stopinj s kratkim odzivnim časom (0,5 ~ 5 sekund).
Načelo delovanja:
Steblo ventila poganja žogo, da se vrti. Ko je krogla luknja poravnana s cevovodom, srednje teče, in ko je navpična, je popolnoma odrezana.
Ko pnevmatično poganja, stisnjen zrak ({{0}}}.
Specifikacija tridelne kroglične ventila
|
Ime |
Pnevmatični tridelni kroglni ventil |
|
Model |
Q611f -16 p dn40 |
|
Material |
nerjavno jeklo |
|
Temperatura |
-20 ~ 140 stopinj |
|
Uporaben medij |
Voda, plin, olje |
|
Pritisk |
1.6MPA |
|
Znamka |
Gnee |
|
Kraj izvora |
Henan, Kitajska |

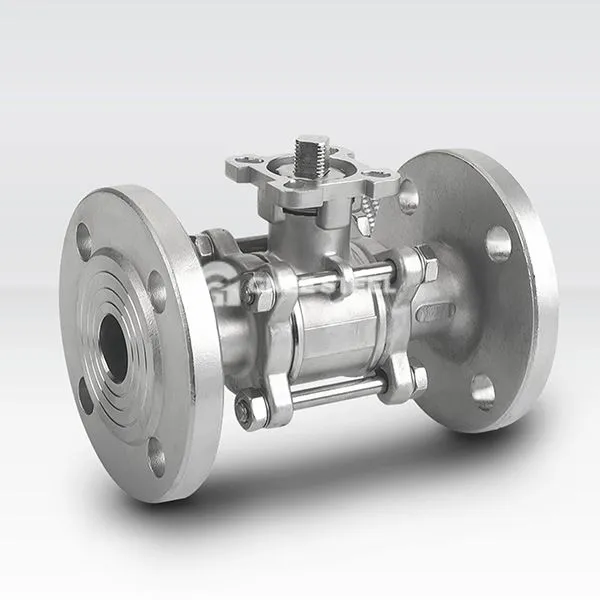

Tridelni kroglični ventil
Aplikacija
Nadzor industrijske tekočine :
Izklop nafte in zemeljskega plina ter porazdelitev pretoka v petrokemičnih cevovodih .
Visokotemperaturni parni sistem (tlačna odpornost do PN40, temperatura manjša ali enaka 350 stopinj) .
Čist in sanitarni sistem :
Proizvodne linije za hrano in pijačo (na primer nadev z mlekom in sokom) uporabljajo zrcalno polirana telesa ventila iz nerjavečega jekla .
Izolacija protiliksa topil z visoko čistostjo in tekoča zdravila v farmacevtski opremi .
Posebni medijski scenariji :
Varen nadzor nevarnih plinov, kot sta kisik in vodikov peroksid (potrebna protistatična zasnova) .
Za cevovode za prenos zelo korozivnih medijev (na primer klorovodikovo kislino in žveplova kislina) so izbrana popolnoma obložena telesa PTFE ventilov.
