Strukturne značilnosti metuljastih ventilov s koncentrično prirobnico so, da so os stebla, središče metuljaste plošče in središče telesa ventila v istem položaju. Na splošno lahko načeloma uporabite koncentrično loputo, poskusite uporabiti koncentrično loputo. Ker koncentrična metuljna loputa ne zahteva visokih zahtev glede tesnjenja niti strukturno niti operativno, je to običajen izdelek. Da bi premagali iztiskanje, strganje, da bi zagotovili tesnjenje, je koncentrični sedež metuljnega ventila, ki v bistvu uporablja gumo ali PTFE in druge elastične materiale, mehko tesnilni metuljni ventil. Zaradi tega je koncentrični metuljni ventil pri uporabi temperaturnih omejitev.
Specifikacija lopute s koncentrično prirobnico
| Material | Nodularna litina |
| Oblikovanje | API609-2004 |
| Telo | ASTM A536 65-45-12 |
| disk | ASTM A536 65-45-12 |
| steblo | SS420/316 |
| Sedež | EPDM, NBR, FRM, PTFE |
| Pin | SS304/316 |
| Orehi | Nerjaveče jeklo |
| Razred | PN16/PN10 |
| Vijak | SS304 |
| Zadrževalnik | Najlon za DN50-DN300,SS304 za DN350-DN1200 |
| Ležaj | PTFE z grafitom |
| Temperatura | -20 stopinj do +140 stopinj |
| Ocena tlaka | PN16 |
| Velikost | DN40 - DN1200 |
| Različice pogona | Ročica, menjalnik, pnevmatski aktuator, električni aktuator |

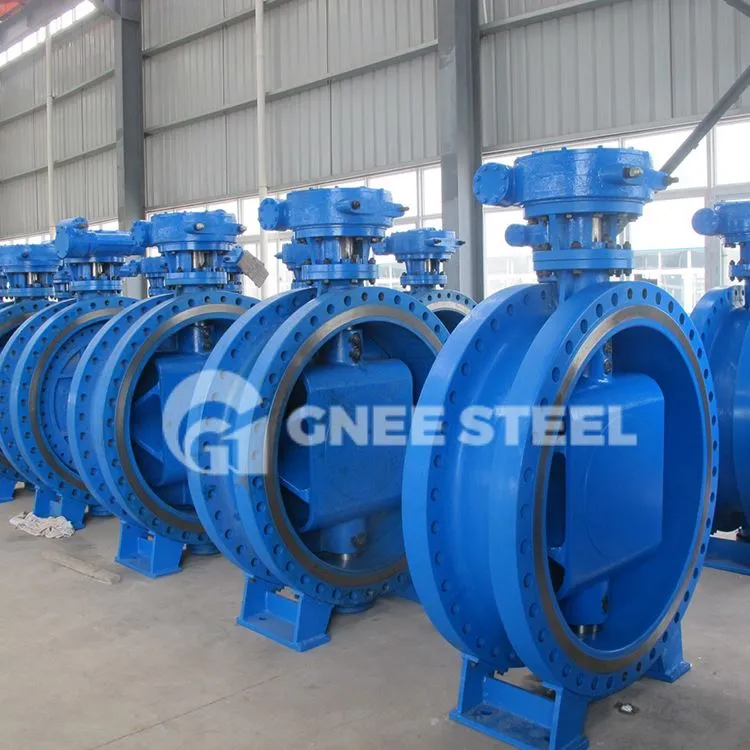

Metuljasti ventil s koncentrično prirobnico
Seznam materialov za koncentrični metuljasti ventil s prirobnico
| del | Material | EN Spec. |
| Telo | Nodularna litina | EN-JS 1050 |
| disk | Nodularna litina | EN-JS 1050 |
| bron | EN1982 CC491K | |
| Nerjaveče jeklo | BS970 304 C15 | |
| Nerjaveče jeklo | BS970 316 C16 | |
| Gred | Nerjaveče jeklo | BS970 410 S21 |
| Nerjaveče jeklo | BS970 431 S29 | |
| Sedežni obroč | EPDM /NBR /Viton /PTFE | |
| O-obroč | EPDM/NBR | |
| Puša | bron | EN1982 CC491K |
