Metuljasti ventil s trdim tesnilom, imenovan tudi loputni ventil, je preprosta struktura regulacijskega ventila, vendar se lahko uporablja tudi za nadzor preklapljanja medijev nizkotlačnega cevovoda. Metuljasti ventil s trdim tesnilom v cevovodu ima predvsem vlogo rezanja in dušenja. Del za odpiranje in zapiranje metuljnega ventila je metuljna plošča v obliki diska, v ohišju ventila se vrti okoli lastne osi, da se doseže namen odpiranja in zapiranja ali regulacije. Metuljasti ventil s trdim tesnilom je primeren za sistem varstva okolja za peč, plin, paro, zemeljski plin, mestni plin, vroč in hladen zrak, inženiring za kemično taljenje in proizvodnjo električne energije za transport različnih jedkih, nekorozivnih cevovodov za tekoče medije, ki se uporabljajo za regulacijo in prekinil pretok medijev.
Specifikacija lopute s kovinskim trdim tesnilom
Normalni obseg velikosti: 2"-80"
Normalni tlak: PN10~PN64, CLASS150~600
Material: WCB, CF8, CF8M, CF3, CF3M
Delovanje: ročno kolo, pnevmatsko, električno
Temperaturno območje: -29 stopinj ~425 stopinj

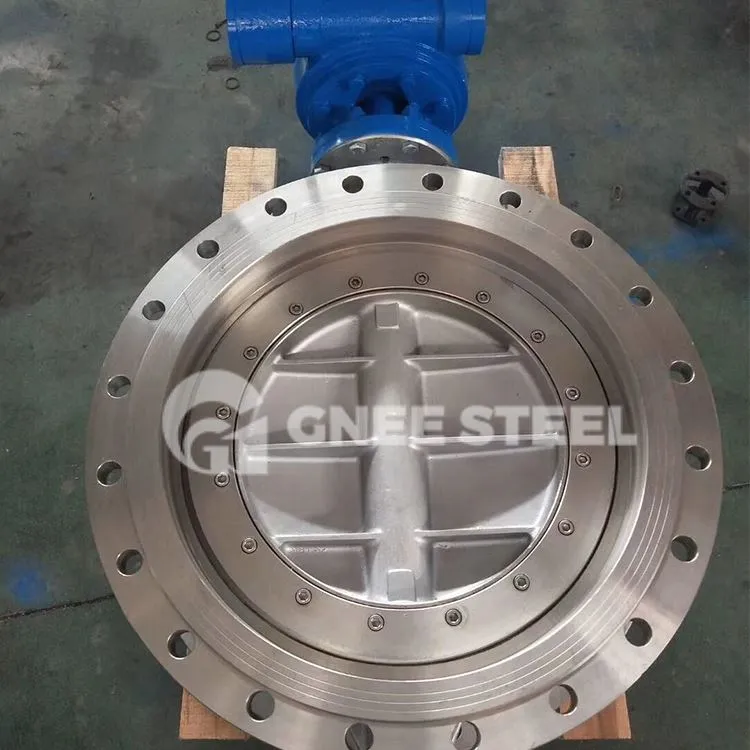

Dušilni ventil s trdim tesnilom
Dušilni ventil s trdim tesnilom šest zaščitnih ukrepov
1. Varjeni vijaki na kolutu ventila ne smejo biti predolgi, sicer bodo vijaki predolgi in proti poti pretoka telesa ventila, zaradi česar je tesnilna površina "votla", ne more igrati vloge tesnjenja; pri sestavljanju je treba paziti na preverjanje in prilagajanje odprtine svilene palice, da zagotovite, da je tesnilna površina lahko tesno spojena.
2. Izberite ustrezno nastavitveno blazinico, debelina obloge mora biti nekoliko nižja ali enaka višini stopnice tesnilne površine koluta ventila, tako da se mehko tesnilo in tesnilna površina diska ventila tesno prilegata v isti ravnini.
3. Da preprečite, da bi kompresijska matica odpadla, je treba matico zategniti po ustrezni obdelavi proti popuščanju.
4. Upoštevati je treba pogoje uporabe tekočih medijev, izbrati mehko tesnilo, primerno za zahteve medija, da se izognete koroziji medija ali deformaciji pri visoki temperaturi in drugim vplivom na uporabo.
5. Ko je poškodba tesnilne površine sedeža ventila resnejša, se lahko sedež ventila zavrže, tuljava pa se lahko še naprej izboljšuje z enakimi specifikacijami sedeža ventila, ki podpirajo uporabo.
6. Nastavitev ventila mora biti dobro označena, da se prepreči nasilno odpiranje in zapiranje, da ne vpliva na življenjsko dobo tesnila.
