Trismerni ročni opis ventila
Trismerni ročni ventil je ventil naprave, ki z ročnim operacijam nadzoruje smer pretoka medija v treh cevovodih. Njegova temeljna značilnost so trije tekoči kanali (en dovod, dve vtičnici ali dve vhodi, en odhod), ki lahko prilagodljivo uresničijo preusmeritev, sotočje ali preklop pretoka tekočine.
Valve telesna struktura:
Običajno iz nerjavečega jekla (304/316L), litega železa ali posebnih zlitin, z močno korozijsko odpornostjo in prilagodljivostjo različnim medijem;
Tipična zasnova je postavitev vmesnika "levo v, desno in dno", stanje povezave s kanalom pa nadzira sprememba položaja jedra ventila.
Način za pogon:
Popolnoma odvisen od ročnega delovanja (na primer vrteče se ročaj ali ključ), brez električne ali pnevmatske pomoči.
Klasifikacija in vrsta
Crasifikacija s funkcijo:
Converting Valve: Dva dovoda se združita v en odtok, ki se uporabljata za mešanje različnih medijev;
Deverting Valve: En vhod je preusmerjen na dve prodajni mesti, primerna za distribucijo pretoka ali preklop smeri.
Crasifikacija po strukturi:
Ball ventil Vrsta : Spremenite smer pretoka z vrtenjem kroglice z odličnimi zmogljivostmi za tesnjenje (kot je ročni tristranski kroglični ventil);
Državni ventil Vrsta ventila: Za preklop povezovanja kanala, ki se običajno uporablja v hidravličnih sistemih, uporabite premik ventila navzgor in navzdol.
Trismerne ročne specifikacije ventila
| Nominalni premer | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Vrsta krogličnega ventila | Plavajoči kroglični ventil, 3-smerni kroglični ventil, V-žoga ventil, visokotlačni kroglični ventil |
| Povezava | Navoj, prirobnica, vpenjalnik, varjenje zadnjice, varjenje vtičnic, tanek par sponke |
| Nominalni tisk | PN16, PN25, PN40, PN64 |
| Ventilski material | Sus304, Sus316, Sus316L |
| Tesnilni material | PTFE |
| Srednja temperatura | -20 stopinja ~ +120 |
| Delovni medij | Zrak, para, voda, plini, olje, prah, jedki medij itd. |
| Gonilna povezava | ISO 5211 |
| Pregled ventilov | ISO/DIN 5208-1987 |

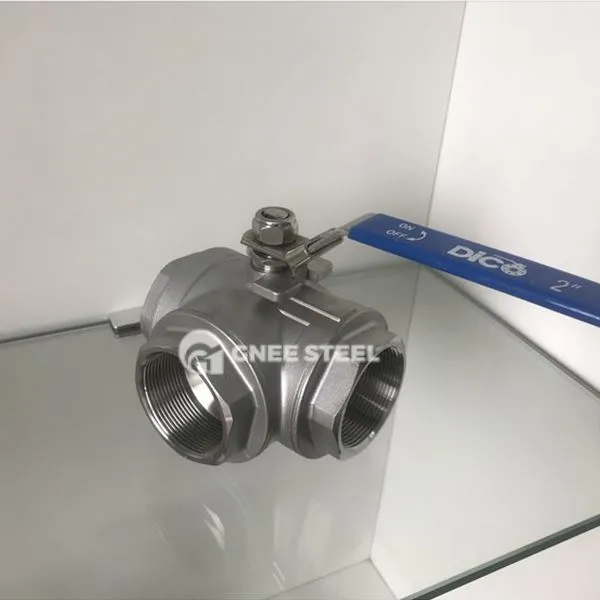

Trismerni ročni ventil
Prijave
Industrijski nadzorni sistemi: izmenični prevoz in mešanje kislin in alkalijskih medijev v kemični proizvodnji; Preklopna in regulacija pretoka vode in regulacijo pretoka naprej v sistemih za čiščenje vode.
Energetski in javni objekti: nadzor preusmeritve pare/tople vode v ogrevalnih cevnih omrežjih; Zasilno preklapljanje več vodnih virov v sistemih za zaščito požara.
Izbirne točke
Prilagodljivost medijev: 316L nerjavno jeklo + tesnilo, obloženo s fluorom, je prednostna za zelo korozivne tekočine; Raven tlaka: Običajni modeli podpirajo PN 16- PN40, strukture trdega tesnila pa je treba prilagoditi za visoke temperature in visoke tlačne pogoje; Udobnost delovanja: Zasnova ročaja mora biti ergonomska, navor vrtenja pa mora biti manjši ali enak 50n · m, da se zmanjša težava delovanja.
