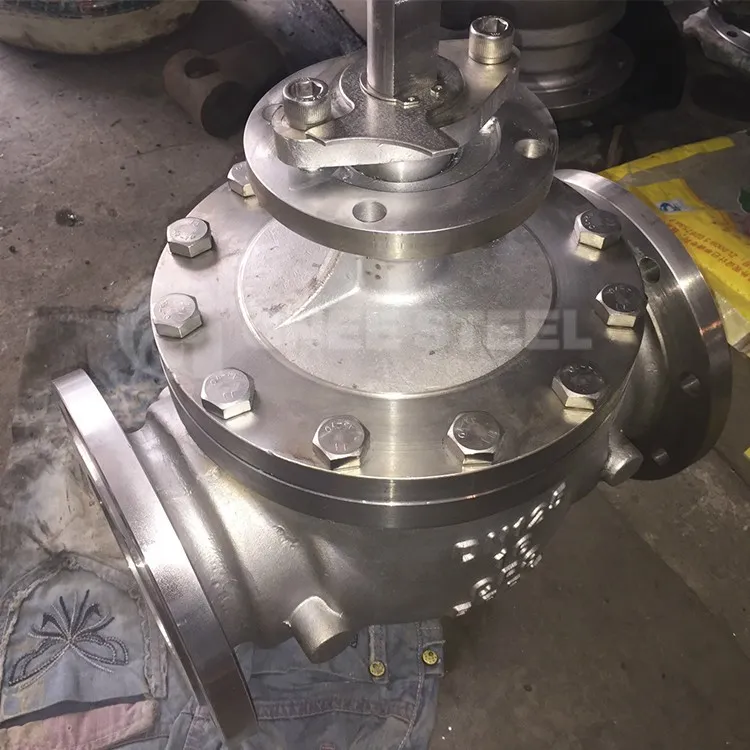

Krogelni ventili s prirobnico

Četrtobratni ventili krogelnega ventila s prirobnico so zasnovani za regulacijo pretoka tekočine ali plina skozi cevni sistem. Konstruirajo s sferično kroglo z osrednjo izvrtino, ki se vrti na osi, pravokotni na tok. Ko se kroglica obrne za 90-stopinjski kot glede na tok, se odpre, da omogoči prehod tekočine ali plina, in ko se obrne nazaj, se zapre, da ustavi tok. Prirobnice na obeh straneh ventila zagotavljajo stabilno montažno površino za ventil in ga povezujejo s cevnim sistemom, hkrati pa zmanjšujejo obremenitev sistema. Krogelni ventili se od drugih vrst ventilov razlikujejo po ploščatih, okroglih prirobnicah na obeh straneh, ki se uporabljajo za povezavo ventila s cevnim sistemom.

Polna vrata za neoviran pretok
Krogelni ventil na koncu prirobnice SIO ima polno izvrtino, da zagotovi, da v pretoku ni ovir. Idealen je v aplikacijah, kjer sta pomembna nizek pretočni upor in padec tlaka. Polna izvrtina pomeni, da imajo ventili enak notranji premer kot cevi, kar zmanjša padec tlaka in kavitacijo. Krogelni ventil s prirobnico s polno izvrtino se pogosto uporablja tudi v medijih z mešanimi trdnimi snovmi in tekočinami. To je namenjeno preprečevanju kopičenja, ki bi lahko vplivalo na pretok cevi.

Neodvisno vrtenje stebla
Rotacijsko gibanje stebla je neodvisno z nastavljivimi Belleville podložkami in ploščo (sistem obremenitve v živo). Mehanizem vrtenja stebla ne vpliva na tesnost plošče diska. Prav tako spodbuja hitro četrtobratno vrtenje, zaradi česar je krogelni ventil na koncu prirobnice učinkovit in enostaven za uporabo.

Visoko zmogljivi kroglični sedeži
SIO ponuja dve vrsti materialov za kroglične sedeže. PTFE, bolj znan kot teflon, je vrsta plastičnega materiala, ki je zelo odporen na kemikalije. Njegova kemična združljivost je primerna za vse vrste medijev, vključno z nevarnimi plini in strupenimi komponentami, zaradi česar je najpogostejši material, ki se uporablja za tesnjenje.
RPTFE je 15 % s steklom ojačan PTFE za večjo trdnost in odpornost na hladen tok, obrabo zaradi odrgnjenja in prepustnost v oblikovanih sedežih. Ojačitev omogoča delovanje krogelnih ventilov na koncu prirobnice v aplikacijah z visokim tlakom in temperaturo.

Steblo, odporno proti izpihovanju
Proti izbruhu odporen drog prispeva k celovitosti naših krogelnih ventilov s prirobnico. To pomeni, da je steblo ločeno od telesa ventila, da prepreči izpihovanje. Pri težjih aplikacijah bo telo ventila deležno čezmernega pritiska, kar lahko povzroči izpah stebla. Pri zasnovi, odporni proti izbruhom, je steblo pritrjeno na mestu z ohišjem stebla, ki je pritrjeno na telo ventila.

Antistatična naprava
Antistatična naprava pomaga zmanjšati nenamerni požar z zagotavljanjem ozemljitvene poti za ohranjanje električne prevodnosti med ohišjem ventila, kroglo in steblom. To zagotavlja, da trenje, ki ga povzroča delovanje ventila, ne povzroči kopičenja statične elektrike. Z antistatično napravo kroglični ventili SIO ne bodo proizvajali isker, ki bi lahko povzročile požar in druge nesreče.

Ognjevarna zasnova
Ognjevarni sistem API 607 ​​je odličen dodatek k našemu krogelnemu ventilu na koncu prirobnice. Ognjevarna zasnova omejuje sprejemljivo puščanje krogelnih ventilov, ko so izpostavljeni ognju. V primeru nenamernega požara se kovinska držala sedeža povežejo s kroglo, da zaprejo pretok tekočine in nadzorujejo notranje puščanje. Tudi ko se o-tesnila poškodujejo zaradi požara, bodo imeli naši krogelni ventili s prirobnico sekundarno grafitno tesnilo, ki preprečuje zunanje puščanje.

Tesnjenje stebla za obremenitev v živo (nastavljiva plošča in podložka Belleville)
Podložke Belleville so odlične za uporabo s kompresijskimi vzmeti, ki zahtevajo visoke obremenitve v omejenih prostorih. Njihova cilindrična struktura jim omogoča, da zadržijo velike obremenitve z majhnimi upogibi v primerjavi s spiralnimi vzmetmi. Pogosto se uporabljajo za reševanje težav s toplotnim raztezanjem, vibracijami in lezenjem vijakov.
Nastavljiva plošča enakomerno stisne par podložk Belleville, da shrani energijo za živo obremenitev, kar podaljša čas, potreben med vzdrževalnimi deli. Sistem za živo obremenitev deluje neodvisno med operacijami z visokim ciklom, da ohrani zanesljivo tesno tesnjenje.

Zgornja montažna podloga
Montažna ploščica po standardu ISO omogoča enostavno aktiviranje krogelnih ventilov s prirobnico v različnih oblikah. Strojno obdelana ravna površina zagotavlja pravilno poravnavo aktuatorja z vrhom stebla za minimalno stransko obremenitev med delovanjem. Za zaščito aktuatorjev sta na voljo tudi lito tesnilo in adapter za uporabo pri visokih temperaturah.
