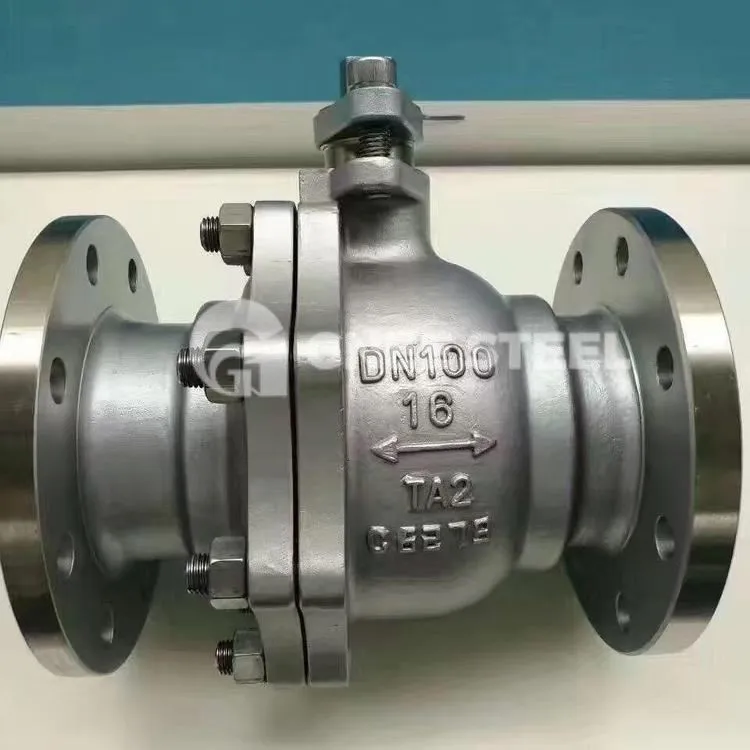

Kriogeni kroglični ventil iz kovanega jekla

Načelo delovanja kovanega jeklenega krogelnega ventila je vrtenje stebla ventila, da se odpre ali blokira ventil. Običajno je krogelni ventil s polno izvrtino ali 90-stopinjsko kotno stikalo. Je lahek, majhen, lahko ga naredite v velikem premeru, ima zanesljivo tesnjenje, preprosto strukturo in enostavno vzdrževanje. Tesnilna površina in sferična površina sta vedno v zaprtem stanju in ju medij ne poškoduje. Uporabljajo se v različnih panogah. Naj se široko uporablja.

Kroglični ventil iz kovanega jekla se vrti 90-stopinjsko. Telo čepa je krogla s krožno skoznjo luknjo ali kanalom, ki poteka skozi njegovo os. Krogelni ventil se uporablja predvsem za prekinitev, distribucijo in spreminjanje smeri pretoka medija v cevovodu. Potrebuje le vrtenje za 90 stopinj in majhen vrtilni moment, da se tesno zapre.

Velikosti	1″–10"
Tlačni razred	150–600 LB
Materiali	WCB, A105, LF2, F316, WC6, WC9, WCC, CF8, CF3, CF3M, CF8M, 4A, F51
Standardi oblikovanja in izdelave	API 6D, API 608, ASME B16.34, BS 6364, BS 5351,
Standardi iz oči v oči	ASME B16.10, BS 558, BS12982, ISO 5752
Standardi dimenzij prirobnice	ASME B 16,5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Standardi za tlačne preskuse	API598 API 6D BS12569
Standardi testiranja požarne varnosti	API 6FA API 607
Certifikati kakovosti/izdelka	ISO9001, ISO14001, ISO18001
Ubežne emisije	ISO 15848-1, API 622
NACE	NACE MR 0175
Možnosti upravljanja ventila	Ročno kolo, polžasto gonilo, električni aktuator, pnevmatski aktuator, hidravlični aktuator.
Izklopni razred	API 598 (brez puščanja), API 6D
Dolgčas	Polna vrtina, zmanjšana vrtina
Vrste procesnih povezav	SW, NPT, BW, RF, RTJ

Kriogeni kroglični ventil iz kovanega jeklamaterial glavnega dela

št	Ime dela	AS do ASTM		SS v ASTM
1	Telo	Tip A352 LCB	Tip A352 LC3	Tip F304(L)	Tip F304(L)
2	Pokrov motorja	Tip A352 LCB	Tip A352 LC3	A182 F304(L)	A182 F304(L)
3	Vijak	A193L7	A193 3 B8	A193 B8	A193 B8M
4	Oreh	A193L7	A194 8	A194 8	A194 8M
5	Tesnilni obroč/tesnilo	RTFE+Cu/najlon/1010/PPL
6	Žoga	A182 F304	A182 F304(L)	A182 F304(L)	A182 F316(L)
7	Gred	A182 F304	A182 F304(L)	A182 F304(L)	A182 F316(L)
8	Pakiranje	RTFE+Cu/najlon1010/PPL/grafit
9	žleza	A105N	A351 CF8
10	Vzvod	A193 L7	A193 B8	A193 B8	A193 B8
11	Primerna temperatura	Večje ali enako -40 stopinji	Večje ali enako -101 stopinji	Večje ali enako -196 stopinji

Kroglični ventil iz kovanega jekla
