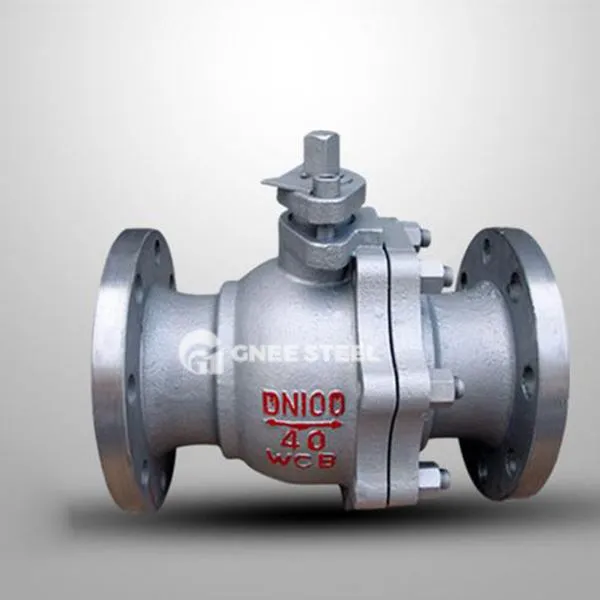

Stranski vhod plavajoči kroglični ventil

Plavajoči kroglični ventil je poseben dizajn plavajočega krogličnega ventila. Njegovo telo ventila sprejme stransko nameščeno strukturo in vstopi v sistem cevovoda skozi stransko prirobnico ali navojno povezavo, ki jo je enostavno namestiti in vzdrževati.

Komponente ‌Core‌:
‌Flontaing Ball‌: Ni podporne gred. Srednji tlak potisne kroglico blizu sedeža izhoda ventila, da doseže tesnjenje. Tesnilna površina je narejena iz PTFE ali trde zlitine (območje temperature upornosti -196 stopinj ~ 425 stopinj);
Pokrivanje ventila za vhod v ‌: fiksni ga vijaki ali sponka, podpira hitro demontažo in montažo ter je primeren za pogoste scenarije vzdrževanja;
‌ MEHANIZIRANJE RAZPOLOŽENJA‌: Patentirani mejni žleb sodeluje s podporno površino, da prepreči pretirano premikanje kroglice in povzroči deformacijo sedeža ventila, s čimer izboljša življenjsko dobo za tesnjenje.
Metoda povezave ‌:
Vnos stranske prirobnice (dn 15- dn800, pn 16- pn64) ali navojna stranska vnos (dn 15- dn50), primeren za zahteve postavitve cevovoda, kot sta kemična industrija in energija.

Delovno načelo
Mehanizem zasaditve ‌:
Srednji pritisk deluje na kroglico in jo potisne, da se premakne proti sedežu ventila, da tvori samopredmetno tesnilo;
Sedež ventila prevzame vzmetno strukturo pred zategovanjem, da nadomesti obrabo tesnilne površine po dolgotrajni uporabi.
Nadzor preklopa smeri‌:
Krogla se vrti za 90 stopinj, da doseže popolno odpiranje/polno zapiranje, nekateri modeli pa podpirajo nastavitev toka (odprtina je linearno povezana s tokom);
Zasnova stranskega vstopa omogoča, da tekočina vstopi s strani telesa ventila, kar zmanjša koeficient odpornosti pretoka (vrednost CV lahko doseže 60).



stranski vhod plavajoči kroglični ventil
