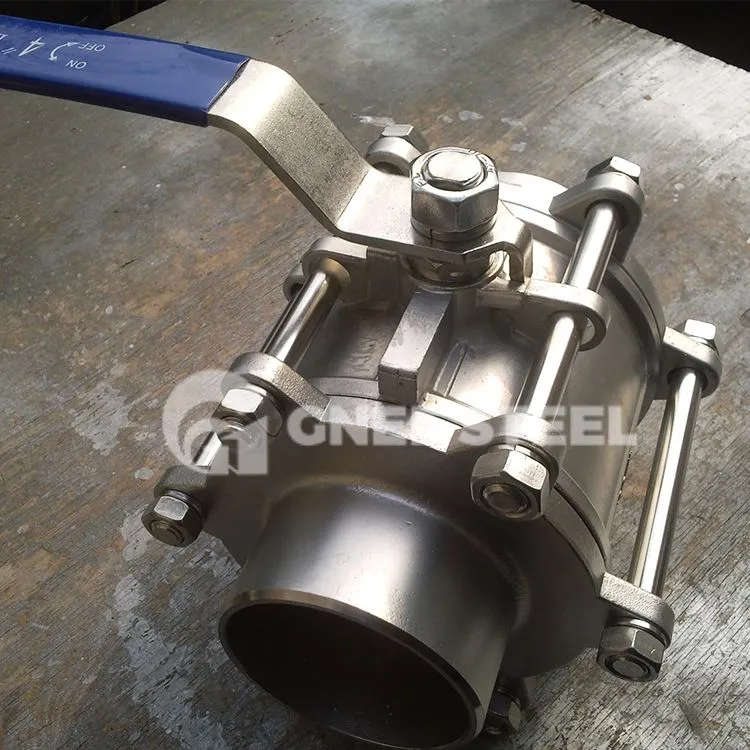

Zapiralo krogličnega ventila s čelnim varjenjem je krogla, ki se zanaša na kroglo okoli središčne črte telesa ventila za 90-stopinjsko rotacijo, da doseže odpiranje in zapiranje ventila. Ravni krogelni ventil v cevovodu se uporablja predvsem za prekinitev medija. Strukturne oblike so dvodelne in tridelne, metode sočelnega varjenja so nastavek, poševno varjenje, ravno. Kroglični ventil s čelnim varjenjem je nova vrsta širokega ventila, ki se pogosto uporablja v zadnjih letih; ta široki ventil je mogoče namestiti vodoravno ali navpično.
Specifikacija plavajočega krogelnega ventila za sočelno varjenje
Stopnja pare: 150 PSI WSP
Zasnova droga, odporna proti izpihovanju
Telo: ASTM A351 Gr.CF8M, WCB kot opcija
Žoga: SS316 ali SS304
Steblo: SS 316 ali SS304
Sedež: PTFE kot standard, visoko zmogljiv strojno obdelan sedež kot opcija
Čelno varjeni krogelni ventili: ASME B 16. 25,
Kroglični ventili z vtičnico: standard proizvajalca
Delovni tlak: 1000 PSI
Temperaturno območje: -20 stopinj do 450 stopinj F
TESTNI STANDARD: API598, EN12266 in ISO5208
sočelni zvar krogelnega ventila
Kroglični ventil s čelnim varjenjem izvršni standard
1, Oblikovanje in izdelava: GB12237, API608, API 6D, JPI 7S-48, BS5351, DIN3357.
2, velikost prirobnice: JB/T74 ~ 90 (JB74 ~ 90), GB9112 ~ 9131, HGJ44 ~ 76, SH3406, ANSI B16.5, JIS B2212 ~ 2214, NF E29-211, DIN2543.
3, strukturna dolžina: GB12221-89, ANSI B16.10, JIS B2002, NF E29-305, DIN3202.
4, pregled glavnega testa: JB/T 9092, API 598.
