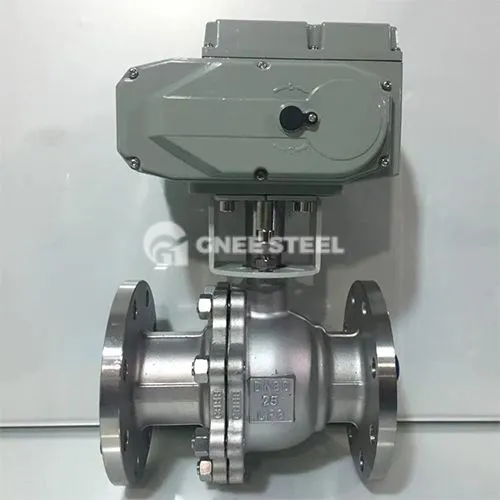

1. Osnovna definicija
Plavajoči kroglični ventil s polnim premerom je nekakšen ventil s kroglico kot odpiranje in zapiralni deli, premer skozi luknjo kroglice je popolnoma enak notranjemu premeru cevovoda, ki se nanaša na posebno kategorijo plavajočih krogličnih ventilov in se uporablja predvsem v sistemih plinovodov, ki zahtevajo nizko pretočno odpornost in polno pretok in polno pretok.
Ključne funkcije:
Skozi luknjo brez zmanjšanja: premer krogle kanala je enak notranjemu premeru cevovoda, zmanjšuje odpornost srednjega toka in preprečuje izgubo padca tlaka.
Plavajoča struktura: kroglo se lahko premakne na izhodni konec pod srednjim pritiskom, tlačna tesnilna površina pa doseže dvosmerno tesnjenje.
2. Struktura in mehanizem za tesnjenje
Sestava strukture:
Plavajoča kroglica: Poganja se s steblom ventila, da se vrti 90 stopinj, da se doseže odpiranje in zapiranje, kroglica ni pritrjena v telesu ventila in jo je mogoče osno izpodriniti vzdolž cevovoda.
Dvojni tesnilni obroč: Vsak od vstopnih in izhodov je opremljen s prožnim sedežem (npr. PTFE, kovinski material za trdo tesnjenje), ki kroglico zavije skozi vzmetno prednapetost.
Sklop ležajev in tesnjenja: Visokotlačni modeli so opremljeni z dodatnimi ležaji, ki podpirajo kroglico, z O-obroči za zmanjšanje trenja in izboljšanje tesnjenja.
Načelo tesnila:
Pri zapiranju srednji tlak potisne kroglico, da se premakne proti odtočni sedežu, kar skupaj s prednapetostjo ustvari visoko specifičen tlak, da prepreči puščanje.
Zasnova celotnega premera zaradi luknje brez krčenja zahteva, da sedež ventila prenese večjo obremenitev, kar zahteva uporabo tesnjenih materialov z visoko trdnostjo (kot so para-polifenilen ppl, kovinsko trdo tesnjenje).
3. Prizor aplikacije
Uporabni mediji:
Olje, zemeljski plin, voda in drugi nekorozivni mediji, pa tudi nekatere kemične tekočine (ki jih je treba uskladiti glede na tesnjenje)
Tipična območja:
Cevovod na dolge razdalje: zasnova celotnega pretoka zagotavlja učinkovitost prevoza in zmanjšuje porabo energije.
Kemična rastlina: Visokotlačni sistemi (na primer sintetični reaktorji) zahtevajo dvosmerno tesnjenje in temperaturno odpornost (manj kot ali enaka 550 stopinj) prizora.
Energetska oprema: parni cevovodi toplotnih elektrarn, sistemi za shranjevanje in transportno LNG z LNG.
4. Glavne dimenzije
