Razcepni krogelni ventili so sestavljeni iz telesa ventila, razdeljenega na dva ali več delov, ki so nato priviti okoli krogle preko prirobničnega priključka. Ti ventili se uporabljajo v panogah, kot so proizvodnja nafte in plina, transport, distribucija, predelava, kemična in petrokemična rafinacija. Zaradi zmožnosti ločevanja ohišja za lažji dostop do notranjih komponent so razcepljeni kroglični ventili prednostni v scenarijih, kjer je zaradi narave medija ali okoljskih pogojev potrebno redno vzdrževanje ventila.
Specifikacija krogelnih ventilov z deljenim telesom
| Razpon velikosti | Materiali telesa |
| 2″- 48″(50mm-1200MM) | Ogljikovo jeklo, nerjaveče jeklo, bakrova zlitina, legirano jeklo itd |
| Temperaturno območje | Material stebla |
| -196 do 400 stopinj | Nerjavno jeklo |
| Ocene tlaka | Ocena izklopa |
| Razred 150 do 2500, PN 2,5 do PN420, 10K-20K | Brez puščanja |
| Materiali za kroglice | Oblika telesa |
| Ogljikovo jeklo, nerjaveče jeklo, bakrove zlitine, legirano jeklo itd | Dvojna prirobnica, sočelni zvar |
| Standard oblikovanja | Prirobnično vrtanje |
| API608,API 6D,EN1983,ISO17292,GOST | ASME B16.5, EN 1092-1, GOST 33259 |
| Standard testiranja | Certifikati |
| API 598,EN12266-1,ISO 5208 | API 6D, CE, EAC, SIL3, ISO 19001, API 607, API 6FA |
| Iz oči v oči | Ubežne emisije |
| API 6D,ISO 5752,ASME B16.10,EN558-1 | ISO 158484-1 |
| Aplikacije | Delovanje |
| Naftovodi in plinovodi, ploščadi na morju, terminali na kopnem, zaustavitev v sili, izolacija sesanja in praznjenja, bloki in obvodi, enote za črpanje, kompresijo in ponovno vbrizgavanje, merilne postaje, pasti za prašiče, drsniki za razbremenitev prenapetosti, izolacija za odstranjevanje koksa, vkopane storitve, proizvedena voda ( Slanica) Storitve | Wench, polžasta gonila, električna, pnevmatska itd |
| Materiali za sedeže | |
| PTFE, RPTFE, PCTFE, NYLON, DEVLON, PEEK itd. (mehki sedež) | Premaz STL, TCC, NI55, NI60, itd (kovinski sedež) |

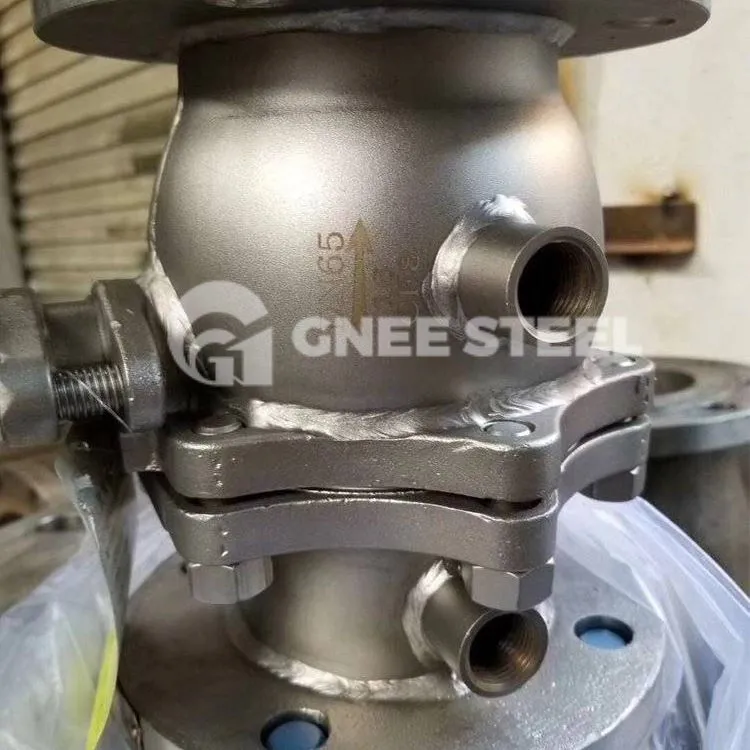

Kroglični ventili z razcepljenim ohišjem
Kakšne so prednosti razdeljenih krogelnih ventilov?
Najbolj očitna prednost razcepnih krogelnih ventilov je enostavno vzdrževanje: dva ali tri dele s prirobnico je mogoče ločiti, da zagotovite dostop do notranjosti. Ventil je mogoče očistiti in servisirati, ne da bi ga odstranili iz cevnega sistema, s čimer podaljšate življenjsko dobo ventila in prihranite stroške zamenjave naprave. Razcepni krogelni ventili so pogosto izbrani za cevne povezave s prirobnico ANSI, ki so potrebni ali prednostni v določenih cevovodnih sistemih.
Kakšne so slabosti deljenih krogelnih ventilov?
Medtem ko razcepni krogelni ventili ponujajo udobje v smislu vzdrževanja, niso prava izbira za vse aplikacije. Razcepni ventili so ponavadi dražji od standardnih krogelnih ventilov. Eno- ali dvodelni krogelni ventili so morda bolj primerni za manj zahtevne aplikacije, kjer lahko ventil zdrži več let, preden odpove. Poleg tega so razdeljeni ventili običajno na voljo le s prirobničnimi cevnimi priključki ANSI, zato niso združljivi z drugimi standardi povezav.
