Interakcija med vodilom in vodilnim zatičem na steblu krogelnega ventila z dvižnim steblom omogoča, da se ventil odpira in zapira z režo med kroglo in sedežem ventila, s čimer se izognemo trenju in podaljšamo življenjsko dobo tesnilnega primeža. Struktura, nameščena na vrhu, omogoča vzdrževanje in zamenjavo notranjih delov, ne da bi bilo treba ventil odstraniti iz cevovoda, kar omogoča spletno vzdrževanje.
Specifikacija krogelnih ventilov z dvigajočim se steblom
| Razpon velikosti | Materiali telesa |
| 2″-10″(50mm-250mm) | Ogljikovo jeklo, nerjavno jeklo, legirano jeklo itd |
| Temperaturno območje | Material stebla |
| 29 do 425 stopinj | Nerjavno jeklo |
| Ocene tlaka | Materiali za sedeže |
| Razred 150 do 900, PN 2,5 do PN150,10K-20K | Trda obloga |
| Ocena izklopa | Materiali plošč |
| ASME/FCI 70-2 razred V | Ogljikovo jeklo, nerjavno jeklo, legirano jeklo itd |
| Oblika telesa | Standard oblikovanja |
| Dvojna prirobnica, sočelni zvar | API608,API 6D,EN1983,ISO17292,GOST |
| Prirobnično vrtanje | Standard testiranja |
| ASME B16.5, EN 1092-1, GOST 33259 | API 598,EN12266-1,ISO 5208 |
| Certifikati | Iz oči v oči |
| API 6D,CE,EAC,SIL3,ISO 19001,API 607,API 6FA | API 6D,ISO 5752,ASME B16.10,EN558-1 |
| Ubežne emisije | Delovanje |
| ISO 158484-1 | Wench, polžasta gonila, električna, pnevmatska itd |

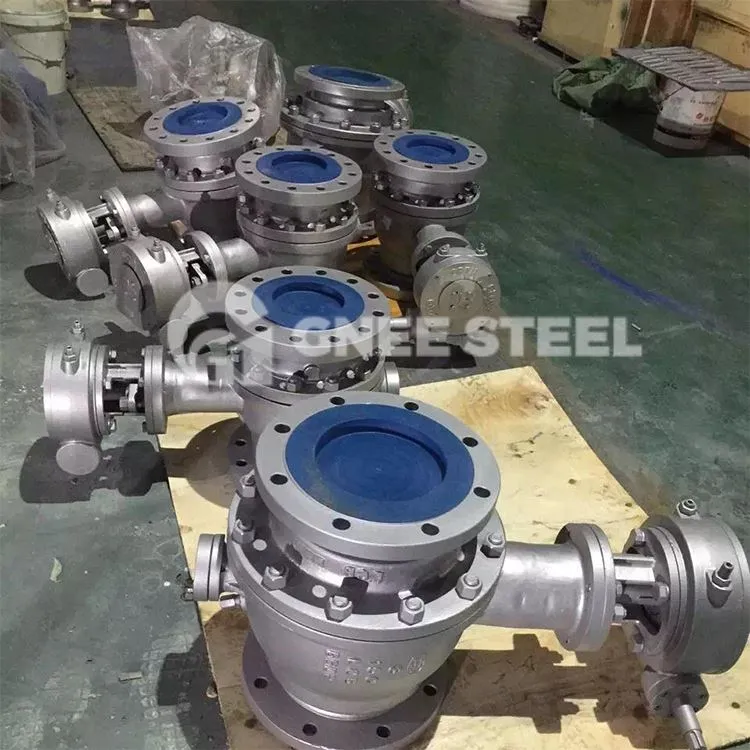

Kroglični ventil z dvigajočim se drogom
Prednosti krogelnih ventilov z dvigajočim se steblom:
- Združujejo prednosti naslednjih ventilov:
Zaporni ventil:Polna izvrtina, trdo tesnilo, odpornost na visoke temperature in pritisk, tesnilo na navor.
Krožni ventil:Majhno navorno tesnilo, preprosto upravljanje.
Metuljasti ventil:Majhna izguba tlaka, velik kaliber, primeren za rezanje in regulacijo, enostavna struktura, hitro odpiranje in zapiranje.
Kroglični ventil:Polna izvrtina, majhna izguba tlaka, proti zamašitvi, odpornost na visok pritisk, odpornost proti obrabi.
- Tesnilna površina nima trenja, kar zagotavlja dobro tesnjenje in dolgo življenjsko dobo.
- Zgoraj nameščena struktura omogoča spletno vzdrževanje.
Slabosti krogelnih ventilov z dvigajočim se steblom:
- Enosmerno tesnjenje
- Trak stebla in vodilni zatič doživljata drsno trenje, ki je pomembno
- Stroški predelave in izdelave so višji od stroškov običajnih krogelnih ventilov
