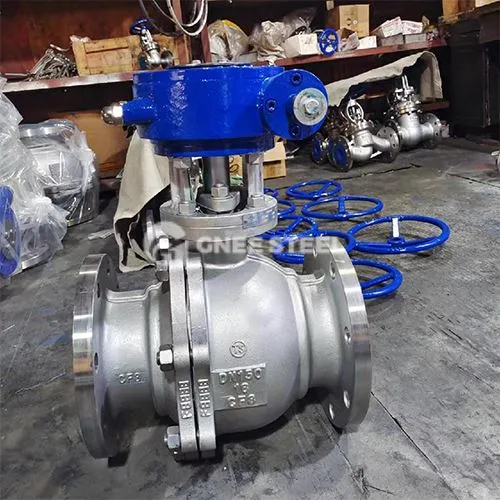

Zmanjšan plavajoči kroglični ventil

1. Opredelitev in osnovna struktura

Plavajoči kroglični ventil z zmanjšanim premerom (ali zmanjšano plavajoči kroglični ventil) je posebna vrsta plavajočega krogličnega ventila, premer skozi luknjo krogle je nekoliko manjši od notranjega premera cevovoda, zaradi česar je uporabna za situacije, v katerih je potrebna krmiljenje pretoka ali prilagajanje v cevovodni sistem z visoko razliko v tlaku.

Ključne funkcije:

Zmanjšana zasnova izvrtine: Premer prehoda kroglice se zmanjša (običajno 80-90% notranjega premera cevovoda), da se optimizira stabilnost v diferencialnih pogojih z visokim tlakom z zmanjšanjem prečnega prereza pretoka.

Plavalno tesnjenje: kroglica se premakne na sedež ventila na koncu iztoka pod srednjim pritiskom, kar tvori specifičen tlak za tesnjenje in zagotavlja dvosmerno tesnjenje.

2. prizorišče aplikacije in prednosti

Veljavna polja:

Sistem za razlike v visoki tlaku: na primer postaje za uravnavanje tlaka zemeljskega plina, cevovodi iz odtokov kemijskih reaktorjev, zmanjšanje zasnove lahko zmanjša vpliv nihanj pretoka na površino tesnjenja.

Okolje z omejenim prostorom: Zaradi kompaktne strukture telesa ventila je primeren za prizore z omejenim instalacijskim prostorom.

Prednosti uspešnosti:

Stabilnost visokega tlaka: zmanjšan premer zmanjšuje neposreden vpliv medija na sedež ventila, primeren za visokotlačne pogoje, manjše ali enake 32. 0 MPA.

Stroškovno učinkovit: V primerjavi s polnimi vrtilnimi ventili lahko zmanjšana oblikovanje vrtine zmanjša materialne stroške, hkrati pa ustreza potrebam določenih obratovalnih pogojev.

3. Primerjava s polnimi vrtini plavajoči kroglični ventili

4. Glavne dimenzije
