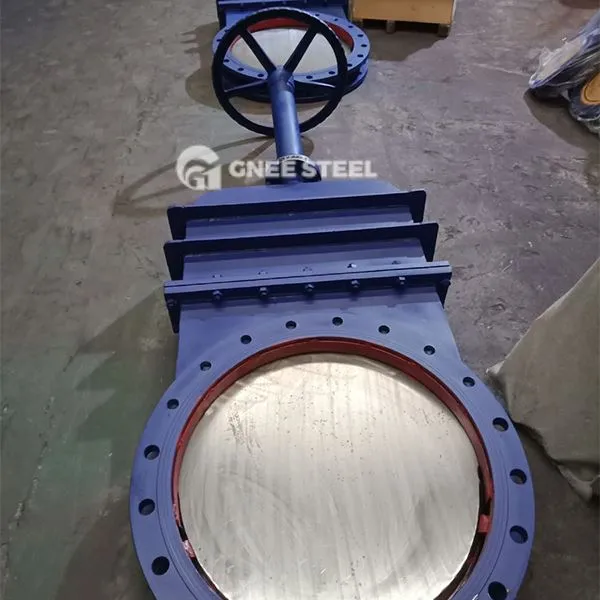

Ročni ventili za vrata

‌Mamanual vrat ventil je ventil, ki z ročnim delovanjem nadzoruje pretok tekočine. Njeni deli za odpiranje in zapiranje so vrata. Smer gibanja vrat je pravokotna na smer tekočine. Lahko doseže samo popolno odpiranje ali polno zapiranje medija in ga ni mogoče uporabiti za uravnavanje pretoka ali ugasnjenje.

Jedra struktura in komponente
Komponente ‌Main‌:
‌Valve telo‌: glavna struktura, ki ustreza tekočemu kanalu. Material mora biti prilagojen srednjim značilnostim.
‌Gate: Razdeljen je na toga vrata (integralno litje) in elastična vrata (rahlo deformabilna). Nekateri modeli sprejmejo dvojna vrata vzporedna zasnova za izboljšanje tesnjenja.
‌Ealing Surface‌:
‌Metalno tesnilo: kot je površinski karbid (stelit 6), odporen na visoko temperaturo in erozijo delcev.
‌Ne-metalno tesnilo: kot je politetrafluoroetilen (PTFE), primeren za čiste tekočine.
‌ Drive naprave‌: ročni koles, steblo ventila in matična matica ventila, ki poganja vrata, da se dvignejo in padejo z vrtenjem ročnega kolesa.

Delovno načelo
Proces odpiranja in zapiranja‌:
‌OPEN‌: Ročno kolesa obrnite v smeri urinega kazalca, steblo ventila poganja vrata, da se navpično dvignejo navpično, popolnoma iz pretočnega kanala in tvorijo neoviran kanal‌.
‌Close‌: Obrnite ročni koles v nasprotni smeri urinega kazalca, vrata se pritisnejo navzdol, da se tesno prilegajo sedežu ventila, da dosežete tesnjenje.
Mehanizem zasaditve ‌:
‌Wedge SEAL‌: Vrata tvorijo klinasto kot (običajno 50 stopinj) s sedežem ventila, srednji tlak pa pomaga pri povečanju tesnjenega učinka‌.
‌Elastična kompenzacija‌: Elastična vrata se lahko rahlo deformirajo, da kompenzirajo napake pri obdelavi ali obrabo in vzdrževanje zanesljivosti tesnjenja‌.

1. zasnova in izdelava: ANSI B16.34, API 600, API6D
2. Struktura telesa: OS&Y, vijak motorja, trden ali fleksibilen klinast dizajn
3. Razpon velikosti: 2 ″ do 36 ″
4. Ocene tlaka: razred ANSI 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs
5. Končne povezave: prirobnica, zvari
6. Materiali na voljo v: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A ali enakovredne
7. Na voljo so različni materiali za obloge, ki ustrezajo različnim pogojem servis
8. aktuator: priročnik, električni aktuator
9. NACE MR 0175 na zahtevo



Ročni ventili za vrata



Prijave:

Petrokemična industrija: odmenski nadzor nad surovo nafto in parnimi cevovodi.
Obdelava kanalizacij: cevi za kanalizacijo, ki vsebujejo nečistoče, kot so vlakna in kaša, z uporabo vrat v obliki rezila za zmanjšanje nečistoč.
Power System: Odplaka kotla, odpiranje in zapiranje sistema hladilne vode.
