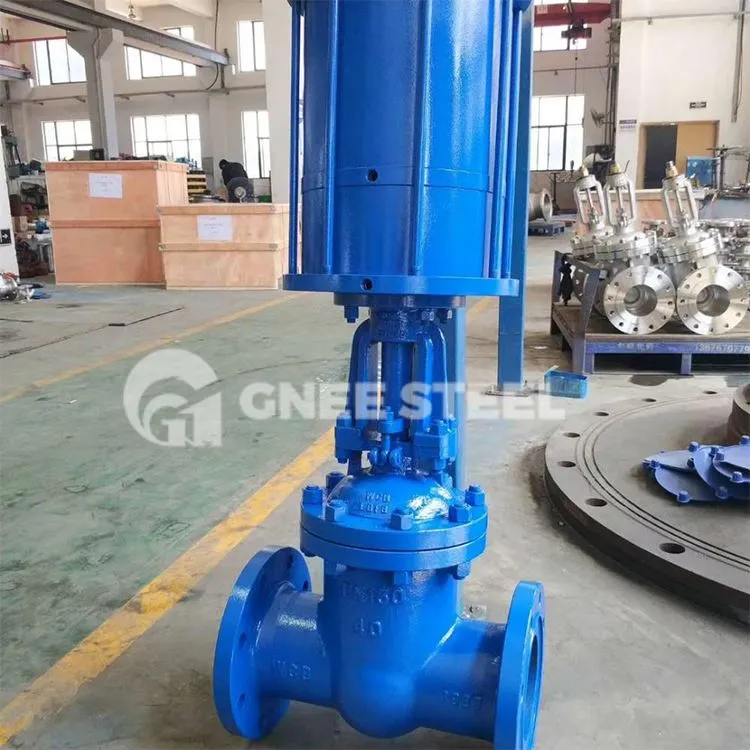

Ko odprete zaporni ventil z dvižnim steblom iz ogljikovega jekla API600, lahko vidite, da se steblo ventila postopoma dviga. Stopnjo odprtosti zapornega ventila je mogoče oceniti z naraščajočo amplitudo stebla ventila in ali je ventil v odprtem ali zaprtem stanju, lahko presodite po položaju stebla ventila. Zato se zaporni ventili z dvigajočim steblom pogosto uporabljajo v pomembnih priložnostih, da se prepreči napačna presoja, ko se pojavijo težave.
Specifikacija zapornega ventila iz ogljikovega jekla API600
| Specifikacije | |
|---|---|
| Razpon velikosti | 2 – 36" |
| Temperaturno območje | -29 stopinj do 538 stopinj |
| Ocene tlaka | ASME razred 150, 300, 600 in 900 |
| Končne povezave | Prirobnica, sočelni zvar |
| Aplikacija | Izolacija |
Standard za zaporne ventile API600
| Standardi | |
|---|---|
| Standard oblikovanja | API 600, BS 1414 |
| Dimenzija iz oči v oči | ASME B16.10 |
| Dimenzija prirobnice | ASME B16.5 |
| Dimenzija čelnega zvara | ASME B16.25 |
| Test in pregled | API 598 |
| Ocena tlaka – temperature | ASME B16.34 |
01. Prednosti zapornega ventila z dvižnim steblom:
Odpornost tekočine je majhna, tesnilna površina pa je manj erodirana in erodirana zaradi medija.
Odpiranje in zapiranje zahteva manj truda.
Smer pretoka medija ni omejena in ni motenj pretoka ali zmanjšanja tlaka.
Ima preprosto obliko, kratko strukturno dolžino, dober proizvodni proces in široko področje uporabe.
02. Slabosti vratnega ventila z dvigajočim se steblom:
Med tesnilnimi površinami lahko zlahka nastanejo erozije in praske, kar oteži vzdrževanje.
Celotna velikost je velika, zahteva določeno količino prostora za odpiranje in traja veliko časa, da se odpre in zapre.
Struktura je bolj zapletena.
