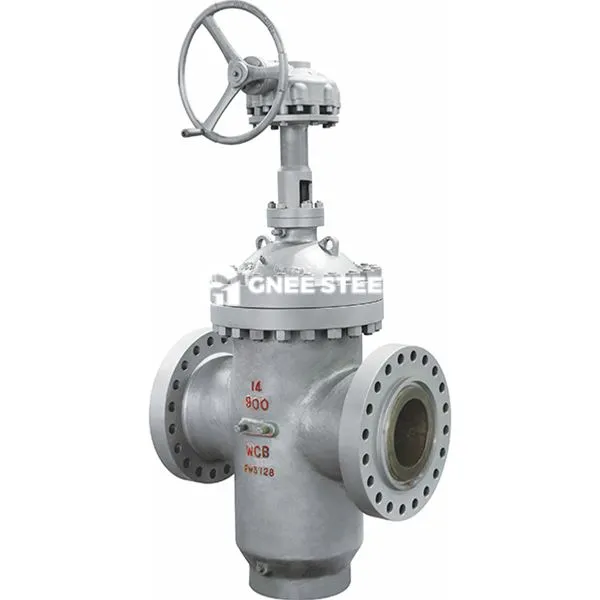

Skozi ventil za vrata

Preko vodnika je ventil za vrata z vhodnim ventilom z zasnovo pretočnega kanala v celoti. Ko se vrata odprejo, je popolnoma ločena od tekočega kanala, ki tvori neoviran kanal z ravnim pretokom. Padec tlaka je izredno majhen (zanemarljiv), ko tekočina prehaja skozi. Ta vrsta ventila je zasnovana za polno odprto/polno zaprto blokiranje tekočine in ni primerna za uravnavanje pretoka.

Oblikovanje pretočnega kanala

Struktura s polno vrtljico: Notranja votlina telesa ventila je skladna z notranjim premerom cevovoda. Ko se vrata dvignejo na vrh ventilske votline, lahko tekočina prehaja brez ovire, kar zmanjša turbulenco in izgubo energije.
‌Bidiktivno tesnjenje: Ko vrata stikajo s tesnilnim površino sedeža ventila, se dvosmerni odmev doseže s srednjim tlakom ali mehanskim predobreamisom, ki je primeren za cevovodne sisteme s naprej ali povratnim tokom.
‌
Ključne komponente

Povezava s pokrovom motorja: Motor in telo ventila sta povezana z prirobnicami vijakov (na primer standardne prirobnice ANSI), kar je priročno za demontažo in vzdrževanje tesnjenja za tesnjenje ali notranje komponente.
‌
Vrsta vrat:
Enotna vrata v obliki črke v obliki črke: sedež ventila je prisiljen pritiskati s klinastim kotom, ki je primeren za srednje in nizke tlačne čiste medije.
‌Pralelna dvojna vrata: Napaka tesnilne površine kompenzirajo vzmeti ali mehanski klini in je odporna na medije, ki vsebujejo visok tlak in delce.
‌
Prednosti uspešnosti
‌Low Pretočni upor: koeficient odpornosti pretoka v popolnoma odprtem stanju je samo {{0}}.
‌ Visoko tesnjenje‌: Tesnilna površina je varjena s trdo zlitino (kot je stellit), s trdoto ‌HRC50 ~ 60‌, odporne na erozijo in korozijo‌.

• Na voljo velikosti (nominalne): 2 "/DN50 do 24 ''/DN600

• Delovni tlak: 300 psi (21 barov) • Vrsta sedeža: odporen klin

• zaključek: notranja in zunanja, prevlečena s fuzijo

• Povezave: premer prirobnice in debelina v skladu z ANSI B16.1 razred 125, en 1092-2 pn10 ali en 1092-2 pn16

• Specifikacije: Oblikovanje in dimenzije ustrezajo AWWA C515.

• Značilnosti: Steblo iz nerjavečega jekla za enostavno pritrditev nadzornega stikala



Skozi ventil za vrata



Prijave

Petrokemična industrija: dovod in izhodiščni cevovodi reaktorjev v enotah za rafiniranje nafte, primerni za naftne in plinske medije, ki vsebujejo žveplo (so potrebni certificirani materiali NACE MR0175).
Občinska oskrba z vodo in odtok: cevi za deblo za vodo in čistilne naprave za čiščenje kanalizacij z urbano vodo, ki uporabljajo celotno oblikovanje za zmanjšanje izgube glave.
Power System: Cevovod za vodno cev v parnih cevi in ​​vodni voda kotla, odporen proti visoki temperaturi (manjši ali enak 425 stopinj) in visokemu tlaku (PN6,4 MPa).

Previdnostni ukrepi za izbiro in delovanje

Prilagoditev delovnega stanja: Za delce, ki vsebujejo medij, je vzporedna dvojna vrata + struktura trdega tesnila raje, da se izognete zagozditvi.
Za prizore visoke temperature je treba izbrati izlilno jeklo (WCB) ali kovano jeklo (A105) ventila in se uskladiti z visokotemperaturnim vijakom (kot je jeklo B7).
Specifikacija delovanja: Prepovedano je delovati v pol odprtem stanju, da se hitro hitrosti hitrosti prepreči, da bi hitrost tesnilne površine.
Navor ročnega obratovanja je treba nadzorovati v ‌ manj kot 200 n · m‌. Za visoke scenarije navora je priporočljiv menjalnik ali električni aktuator.
