Nožasti zaporni ventil iz ogljikovega jekla je spodnji del ploščate plošče ventila s poševnim rezom v obliki noža, s funkcijo rezanja medija, tako da medij ne blokira zapirala ventila. Ta ventil se običajno uporablja za odpiranje in zapiranje kroženja celuloze, premogovega pepela, kemičnih surovin, odplak, hrane in drugih medijev. Območje tlaka se običajno uporablja znotraj 1,6 MPa, temperatura se običajno uporablja pod 120 stopinjami, namesto posebnih materialov se lahko uporablja tudi visoka temperatura.
Specifikacija vratnega ventila z nožem iz ogljikovega jekla
| Nominalna velikost | DN50~DN600 |
| Ocena tlaka | PN6/PN10/PN16; CL150(PN20) |
| Delovna temperatura | -29 stopinj ~150 stopinj |
| Značilnosti | Hitro odpreti |
| Razred puščanja sedeža | MSS SP81-2001: D,AA |
| Material telesa | WCB, CF8, CF8M itd. |
| Trim Material | 16Mn+ENP+Stellite/304 pršenje Stellite/304nitriranje/304+WC itd. |
| Tesnilni material | PTFE, upogljiv grafit |

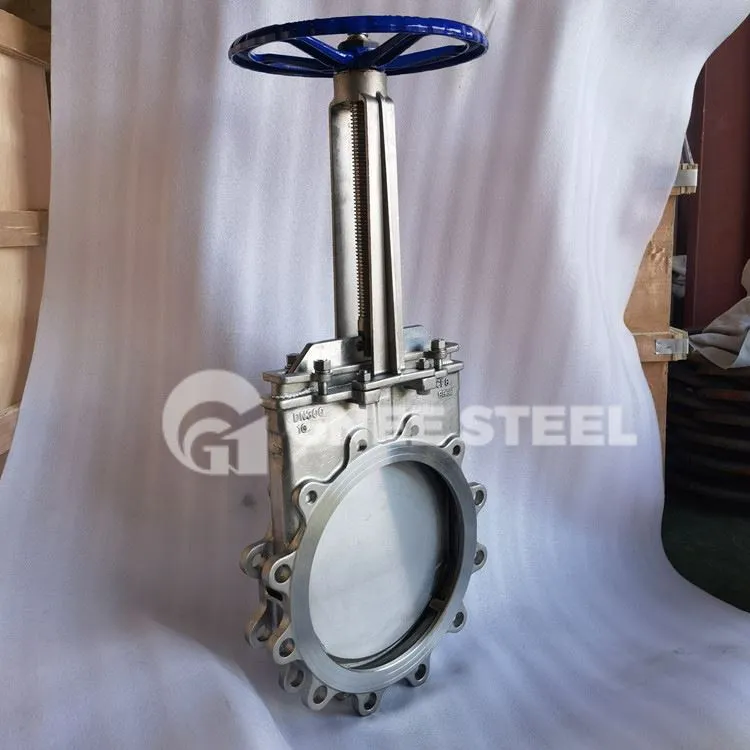

Zaporni ventil z ogljikovim nožem
Navodila za tesnjenje vratnega ventila z nožem iz ogljikovega jekla
1. Temperatura mehkega tesnjenja (enosmerno ali dvosmerno) Manj kot ali enaka 280C: uporabni mediji za plin, tekočino in drugo fluidnost, plinsko-tekoči mediji z nizko gostoto. Prednosti: močno tesnjenje, ni enostavno puščati znotraj in zunaj. Slabosti: stik z delci ali mediji z visoko temperaturo povzroči poškodbe tesnila.
2. Trdo tesnilo (enosmerno ali dvosmerno) Temperatura manjša ali enaka 1000C: za različne trdne snovi, prah, delce in druge trde medije. Prednost: močna odpornost proti obrabi. Slabosti: slabo tesnjenje, ni primerno za cevovod za druge in tekoče ter druge medije.
Namestitev in uporaba zapornega ventila
1. Pred namestitvijo je treba pregledati votlino ventila in tesnilno površino in se ne sme prijeti umazanije ali peska;
2. Vijake vsakega priključnega dela je treba enakomerno zategniti. 3;
3. preverite, ali deli embalaže potrebujejo pritisk, ne le za zagotovitev tesnjenja embalaže, temveč tudi za zagotovitev, da se vrata prožno odprejo;
4. pred namestitvijo ventila mora uporabnik preveriti model ventila, velikost priključka in paziti na smer pretoka medija, da zagotovi skladnost z zahtevami ventila;
5. uporabniki morajo pri namestitvi ventila rezervirati potreben prostor za pogon ventila;
6. ožičenje pogona mora biti izvedeno v skladu z vezalnim načrtom;
7. nožni zaporni ventil je treba redno vzdrževati, ne naključno trčenje in iztiskanje, da ne vpliva na tesnilo.
