Opis pnevmatskih vrat
Pnevmatični vrati so ventili, ki kot vir energije uporabljajo stisnjen zrak. Steblo ventila poganja valj za doseganje navpičnega dviganja vrat. Uporabljajo se za popolno odpiranje ali popolno zapiranje cevovodov in jih ni mogoče uporabiti za uravnavanje pretoka. Obstajata dve vrsti pečatov:
Samo tesnilo: Vrata se s srednjim pritiskom pritiska na sedež ventila, da dosežejo tesnjenje (na primer pogoji z nizkim tlakom).
Prisilno tesnjenje: Pri zapiranju je potrebna zunanja sila (na primer potisk cilindra), da pritisnete vrata in sedež ventila, ki je primeren za scenarije visokega tlaka ali visoke potrebe.
Struktura in vrsta jedra
Tipična konstrukcijska zasnova:
Vzporedna dvojna vrata: Dve vrati sta predhodno stisnjena in zapečatena s vzmeti ali jeklenki, da se prepreči zagozdenje in poveča zanesljivost tesnjenja.
Mehanizem pufra: Nekateri modeli (na primer Z644H) uporabljajo dvoslojne jeklenke ali pufre za zmanjšanje udarca zapiranja in podaljšajo življenjsko dobo tesnilne površine.
Tesnilni površinski material: trda tesnila (površinske zlitine ali keramika) se uporabljajo za zrnate medije, mehka tesnila (PTFE) pa se uporabljajo za čiste tekočine.
Glavne vrste:
| Tip | Feature | Prijave |
|---|---|---|
| Pnevmatski vzporedni ventil dvojnega diska | Dvojna zasnova vrat, da se upirajo čiščenju, mehanizmu za varovanje, da se prepreči zagozdenje | Naftni, kemični, sistem za prevoz letečega pepela |
| Pnevmatični ventil ravnih vrat | Pretočni kanal je enakega premera, padec tlaka je majhen, popolnoma odprta/popolnoma zaprta operacija | Srednji in nizki tlačni cevovodi za vodo, paro, olje itd. |
| Pnevmatični ventil za mejne vrata | Struktura prisilnega tesnjenja, visok tlačni upor (manj kot ali enaka 1. 0 MPA) | Farmacevtska in energetska industrija Začenja in ustavi nadzor |
Specifikacija pnevmatskih vrat
|
predmet |
ventil |
|
Aplikacija |
Elektrarna, morska, kemična, konstrukcija, transport |
|
Velikost vrat |
Dn 15- dn200 |
|
Garancija |
2 leti |
|
Kraj izvora |
Kitajska |
|
Henan |
|
|
Številka modela |
GVC001 |
|
Moč |
Ročni, električni, pnevmatski, hidravlični |
|
Temperatura medijev |
Visoka temperatura, nizka temperatura, srednja temperatura, normalna temperatura |
|
Struktura |
Vrata |
|
Mediji |
Olje, voda, plin, lox, kislina |
|
Prilagojena podpora |
OEM, ODM, OBM |

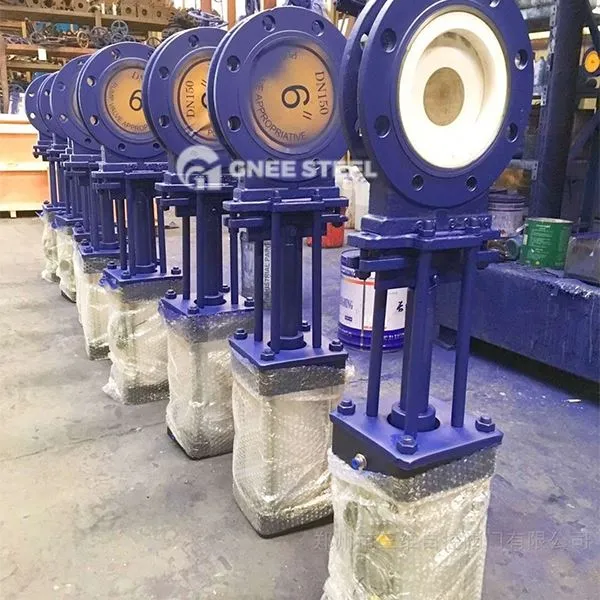

Pnevmatični vrati ventili
APLICABLE:
Energy industrija: Cevovodi o surovi nafti v rafinerijah, parni sistemi v toplotnih elektrarnah (temperaturna upor, manjša ali enaka 350 stopinj).
Industrial Systems: Nadzor prahu v cementnih napravah, izklop kanalizacije v čistilnih napravah.
Specialni delovni pogoji : Vnetljivo in eksplozivno okolje, ki zahteva certificiranje proti eksploziji (kot so standardi ATEX).
Key točke za izbiro:
Značilnosti Medium: Za delce, ki vsebujejo medij, izberite trda tesnila (volframova karbid/keramika) in za čiste tekočine izberite PTFE mehka tesnila.
Raven pritiska: Za pogoje z visokim tlakom (večjimi ali enaki 1,6MPa) so prednostne prisilne tesnila in za nizki tlak se lahko izberejo samoplačniške strukture.
Configuracija pogona: Za visokofrekvenčno delovanje priporočamo pnevmatski dvojni aktuatorji, ki podpirajo hitro odpiranje in zapiranje (manj kot 3 sekunde).
