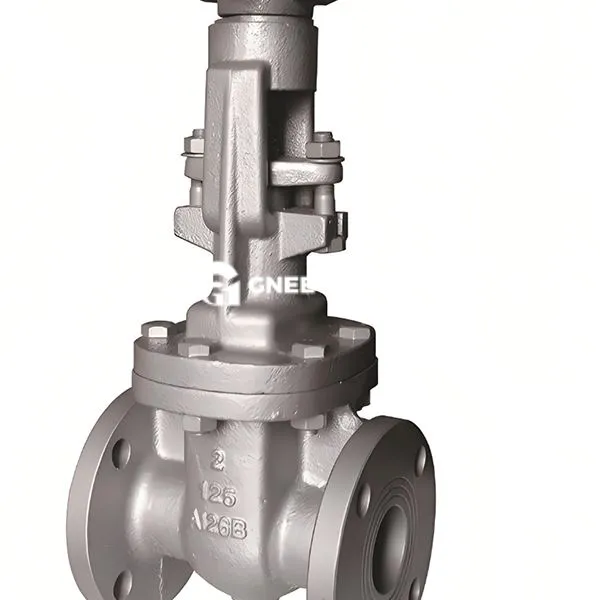

Vzporedni drsni vrati ventiliOpis
Osnovna zasnova
Paralelna struktura dvojnih vrat: vrata sprejmejo dvojno vrat vzporedno drsni dizajn in uresniči dvosmerno mejo z mehanskim prisilnim tesnjenjem ali srednjim pritiskom. Tesnilna površina je vzporedna s smeri tekočine, kar zmanjšuje neposredno erozijo tesnilne površine za srednje.
Samo tesnjenje in prisilno tesnjenje: Pri zapiranju vrata pritisnete zunanja sila (prisilno tesnjenje) ali pa se srednji tlak uporabi za potiskanje vrat, da se prilega sedežu ventila (samoplačilo), ki je primeren za različne delovne pogoje.
Material in proces
Valve karoserijski material: večinoma lito jeklo (na primer WCB, LCB) ali kovano jeklo, s tlačno uporniško stopnjo, ki pokriva pn1,6 ~ 6,4 MPa (ustrezna temperatura -29 ~ 600 stopinj) .
-Sealing površinsko ojačitev: Vrata in površina za tesnjenje sedežev za ventila so varjena z stellitsko kobaltno zlitino ali razpršena s cementiranim karbidom, s trdoto HRC50 ~ 60, upornost in visoko temperaturna oksidacijska zmogljivost pa sta bistveno izboljšana .12.
Prednosti uspešnosti
Zavezanost zanesljivosti
Oblikovanje kompenzacije vrat : Vrzel med dvojnimi vrati se samodejno prilagodi vzmeti ali klini, da se nadomesti za obdelavo napak in toplotno deformacijo. Tesnilna površina je večja ali enaka 98%, stopnja puščanja pa je manjša od 0. 0 1%. Zasnova z nizkim pretokom : Kanal pretoka v celoti, koeficient pretoka, manjši ali enak 0,08, primeren za medij z visokim pretokom (na primer para, oljni izdelki) .
Delovanje udobje
Riziranje stebla Zunanja struktura niti : Steblo ventila je mogoče dvigniti in spustiti vizualno (naraščajoča zasnova stebla), kar je primerno za presojo odprtine ventila, kotalni ležaj pa se uporablja za zmanjšanje navor odpiranja in zapiranja (navora ročnega delovanja manj kot 200 n · m). Način večkratnega pogona : Podpira ročni, zobniški pogon, električni ali pnevmatski pogon in je primeren za posebna namestitvena okolja, kot so podzemni ventil .
Specifikacija vzporednih drsnih vrat
|
Oblikovanje in izdelava
|
API6D JB/T5298
|
|
Dimenzija iz oči v oči
|
ASME B16.10 JB/T5298
|
|
Povezava se konča
|
ASME B16.5 ASME B16.47 JB/79
|
|
Pregled in test
|
ISO5208 API598 BS6755 JB/T5298
|
|
Razred tlaka
|
15 0 lb 300LB 1.6MPA 2.5MPA 4.0MPA 6.4MPA
|
|
Glavni material
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Postrežba
|
Voda / naftna blaga / para / plin / kislina itd.
|
Vzporedni drsni vrati ventili
Prijave
Petrokemična industrija: Srednji odmik visokotemperaturnih in visokotlačnih cevovodov (manj kot 600 stopinj, PN6,4 MPa), kot sta vhod in odtok reaktorja rafinerijske enote. Prower in komunalna uprava: parno cevovodno omrežje, sistem za čiščenje vode in pokopan cevovod (potreben je protikorozijski premaz), ki ga je mogoče odpreti in zaprti po dolgotrajni uporabi.
Nasveti za izbiro
Oblikovanje oblike : Dvouble vrat prisilna tesnilna struktura je prednostna za medij, ki vsebuje delce (na primer gnoj, kanalizacija), da se izognete zagozditvi delcev.
Za visokotemperaturne delovne pogoje (večje ali enake 400 stopinj) je priporočljivo, da izberete hard zlitine za tesnjenje površine + elastična vrata za kompenzacijo toplotne širitve.
Connection Metoda: flonge Connection (GB/T9113 Standard) se uporablja za običajne cevovode, za prizore z visokim pritiskom
