Povratni ventili z nagibno ploščo API 6D, kjer je 90 % giba hitro zapiranje in 10 % giba počasno zapiranje. Čas počasnega zapiranja lahko prilagodi puferska naprava, območje nastavitve je 1~15 sekund, s prilagajanjem na ustrezno hitrost zapiranja, da se zmanjša vpliv vodnega kladiva na črpalko in cevovod.
Specifikacija nagibnega povratnega ventila API 6D
| Vrsta | Kontrolni ventil |
| Velikost | 1/2"-24" |
| Pritisk | 150 funtov - 2500 funtov |
| Gradnja | Nagibni disk, polna izvrtina |
| Povezava | RF prirobnica |
| Material telesa | WCB iz ogljikovega jekla |
| Oblikovalska norma | API 6D |
| Iz oči v oči | ASME B16.10 |
| Konec prirobnice | ASME B16.5 |
| Test in pregled | API 598 |
| Veljavni medij | Voda, nafta, plin |
| Temperaturno območje | -29 stopinja - +400 stopinja |
| Izvor | Kitajska |

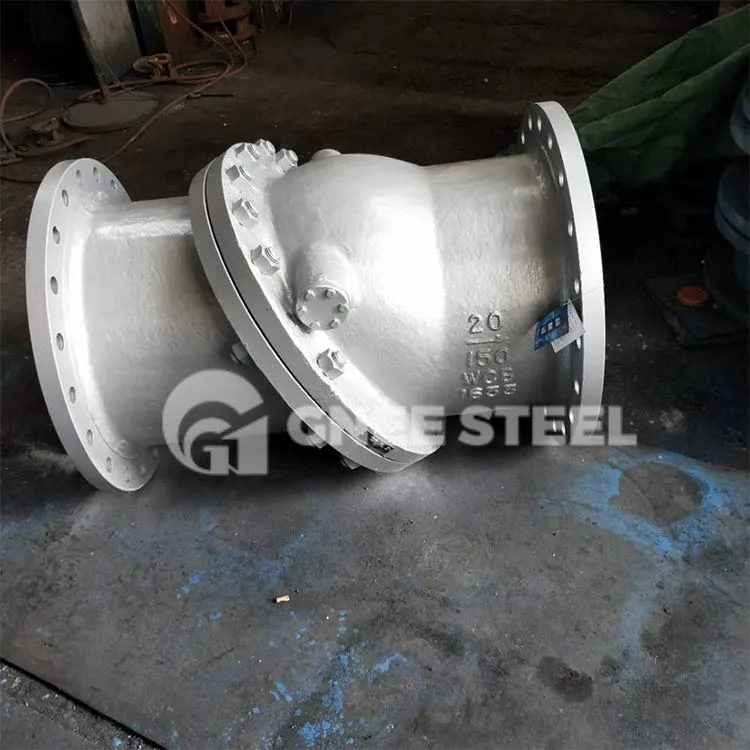

API 6D nagibni povratni ventil
Funkcije povratnega ventila z nagibnim diskom
- Pojav udarca povratnega ventila povzroči loputa ventila, ki ne doseže zaprtega položaja, preden tekočina teče nazaj.
Protipovratni ventil z nagibno ploščo je mogoče hitro zapreti, ker je razdalja lopute ventila zelo kratka, tako da lahko hitro doseže položaj sedeža ventila, s čimer se zmanjša učinek udarca.
- Nepovratni ventil z nagibno ploščo je primeren za preprečevanje povratnega toka tekočin v vodoravnih ali navpičnih cevovodih.
V navpičnih cevovodih ali katerem koli naklonskem kotu med vodoravnimi in navpičnimi cevmi so ti protipovratni ventili primerni samo za cevovode, kjer medij teče navzgor.
- Nepovratni ventili z nagibno ploščo delujejo samodejno.
Odpre se pod pritiskom toka tekočine in zapre pod silo gravitacije.
Tesnilna obremenitev in tesnost sedeža sta povezani s protitlakom.
Če tlak pretoka ne zadostuje za držanje ventila v odprtem, stabilnem položaju, bodo loputa in drugi gibljivi deli še naprej vibrirali.
Da bi se izognili prezgodnji obrabi gibljivih delov in hrupnemu ali vibrirajočemu delovanju, je treba velikost povratnega ventila izbrati glede na stanje tekočine.
