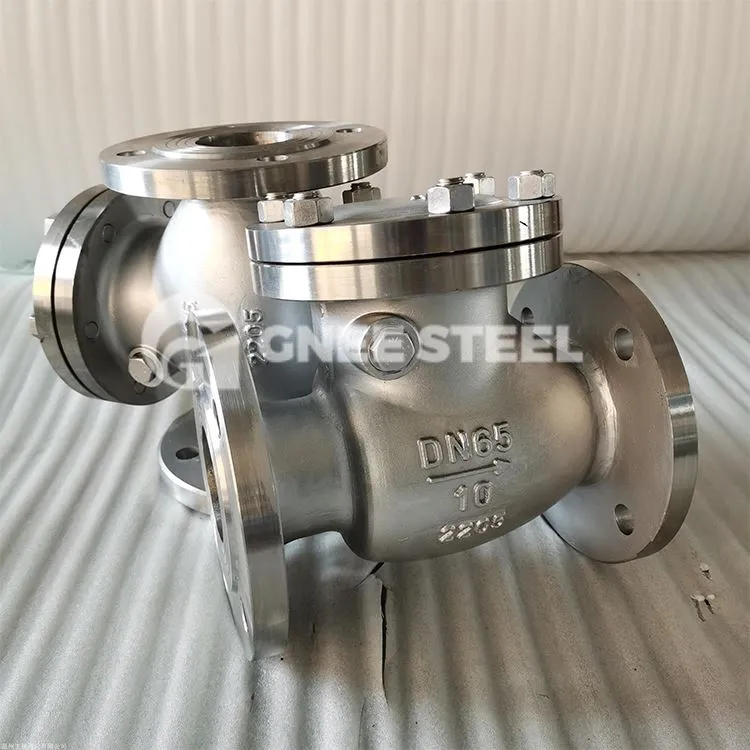

Sanitarni povratni ventil je izdelan iz uvoženih SUS304 in 316L, ki lahko izpolnjujejo posebne zahteve različnih medijev na prehrambenem in biofarmacevtskem področju. Njegov gladek, brezhiben, avtomatski praznjen kanal za obrtno tekočino je zelo primeren tudi za potrebe čiščenja s paro in na mestu.
Specifikacija sanitarnega povratnega ventila
| Velikost |
DN10-DN300, 1/2" do 12" |
|---|---|
| Material telesa |
AISI 304 ali 316L (1.4301 / 1.4404) |
| Temperatura |
-20 stopinj do +150 stopinj (odvisno od pečata) |
| Največji pritisk |
145 psi (10 barov) |
| Pečat |
EPDM, teflon PTFE, viton (FPM), silicij |
| Sistemi cevnih spojk |
DIN, 3A, ISO |
| Površinska obdelava |
Ra{{0}}µin (0.4-0.8µm), Ra 32µin (0,8µm) privzeto. |
| Vrsta povezave |
Tri-deteljica/konec objemke, konec navoja, konec za varjenje |
| Pritisk pokanja |
4,5 psi (0,3 bara) za DN25/1", 3 psi (0,2 bara) za DN32/1,25" do DN40/1,5", 1,5 psi (0,1 bar) za DN50/2" do DN100/4". |
- Značilnosti sanitarnega povratnega ventila:
1. Navpična in vodoravna zasnova
2. Brez mrtvih kotov in vrzeli
3. Primerno za sanitarne cevi iz nerjavečega jekla
4. FDA odobreni elastomerni materiali: EPDM, silikon, viton (FPM).
5. Sanitarna površinska obdelava, Ra < 0.4μm ali EP (SF1 in SF4)
6. Veliko različnih možnosti prekinitve
Aplikacija
- NOVO – SVC za navpične navzdol procesne odtočne in izpustne linije
- WFI, USP PW: Preprečevanje povratnega toka na izhodu črpalke, preprečevanje povratnega toka POU
- Čiščenje odtokov kondenzata v krogotokih za distribucijo pare
- Uporabite čisto paro za odstranjevanje kondenzata iz procesnih sistemov – fermentorjev, bioreaktorjev, SIP sistemov in sterilizatorjev
- Sistemi za vzorčenje v WFI in sistemih za oskrbo s čisto vodo
- Pnevmatski napajalni sistemi in sistemi za tlačno izpiranje v farmacevtskih cevovodih
- Zamenjava pogonskih membranskih ventilov na nekaterih mešalnih linijah tekočin
- Vbrizg plina (O2, N2, CDA), aplikacije za prezračevanje ali zaščitne aplikacije
- Vakuumski odklopnik (s filtrom) na izpušnem vodu posode ali opreme
