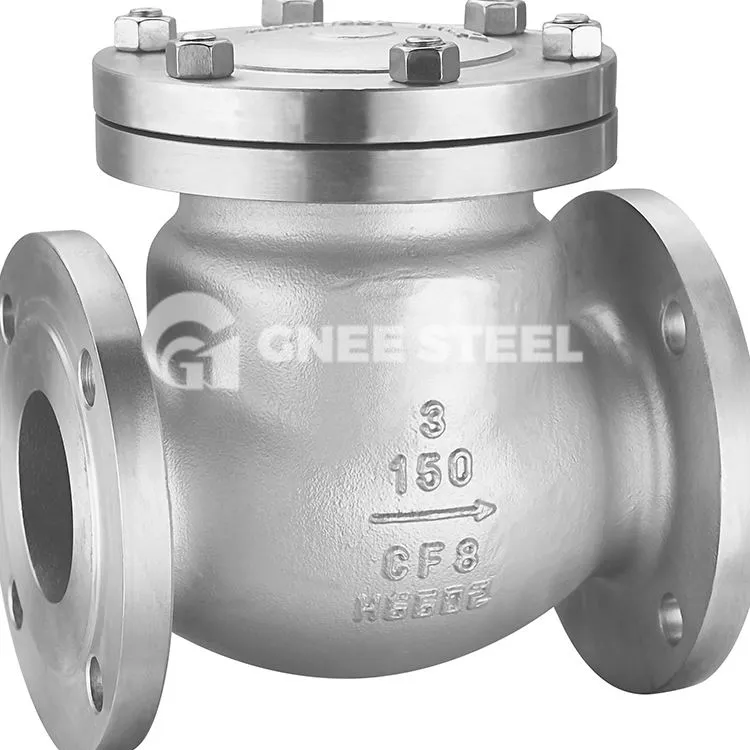

Nihajni protipovratni ventili se večinoma uporabljajo na vodoravnih cevovodih, vendar se lahko uporabljajo tudi na navpičnih cevovodih. Pri uporabi na navpičnih ceveh mora medij teči od spodaj navzgor.
- Oblikovano in izdelano po API 6D, BS1868 ali ASME B16.34 ◆ Ocene PT po ASME B16.34
- Mere v skladu z ASME B16.10 ◆- Konci s prirobnico po ASME B16.5
- Čelno zvarjeni konci po ASME B16.25 ◆ Navojni konci po ASME B1.20.1
- Konci z vtičnico za varjenje po ASME B16.11 ◆ Oznaka ventilov po MSS SP-25
- Pregledati in testirati po API 598
- Strukturirano v pokrovu z vijaki
- Tlačne ocene od razreda 150 do razreda 1500, PN16 do PN260
- Priključki na koncih s prirobnico RF ali RTJ, sočelno varjeni in žlebljeni
- Velikosti segajo od 1/2" do 2" za kovane predmete in 1 1/2" do 60" za ulite.
- Materiali ohišja so na voljo v CF8, CF8M, CF3, CF3M, litem dupleksu in super dupleksnem jeklu
- Materiali za obrobe so na voljo v SS304, SS304L, SS316, SS316L in drugih specialitetah
- Izbirni obvodni sistem in sklop protiuteži.
- Možnosti Full Port ali Regular Port
| Model | Velikost | DN (mm) | Medijski pritisk | Temperatura medija |
|---|---|---|---|---|
| SCS-04 | ½" | 15 | 0 do 13 BAR | -25 stopinj do 180 stopinj |
| SCS-05 | ¾" | 20 | 0 do 13 BAR | -25 stopinj do 180 stopinj |
| SCS-06 | 1" | 25 | 0 do 13 BAR | -25 stopinj do 180 stopinj |
| SCS-07 | 1 ¼" | 32 | 0 do 13 BAR | -25 stopinj do 180 stopinj |
| SCS-08 | 1 ½" | 40 | 0 do 13 BAR | -25 stopinj do 180 stopinj |
| SCS-09 | 2" | 50 | 0 do 13 BAR | -25 stopinj do 180 stopinj |
SS povratni ventili
