Nihajni protipovratni ventili so na splošno nameščeni vodoravno, vendar pa jih lahko namestite tudi navpično, dokler se izogibate hitrosti ventila, da doseže mrtvo središče. V primeru navpične namestitve navor pri zapiranju ventila nastane zaradi njegove gravitacije, ker je ventil v popolnoma odprtem položaju, ko je navor pri zapiranju zelo majhen, zato bo zapiranje ventila zakasnjeno. Da bi odpravili pomanjkljivosti počasnega odziva ventila na stoječi medij, je ventil mogoče konfigurirati za vzvodni utežni mehanizem ali vzmet za pomoč pri obremenitvi.
Specifikacija nihajnih povratnih ventilov
|
Razpon velikosti |
Material telesa |
|
1 1/2"-30" DN40-DN750 |
WCB, LCB, WC6, CF8, CI A126 CL.B, medenina B16, bron B62 |
|
Ocena tlaka |
Material diska |
|
Razred150-Razred2500 PN16-PN200 |
WCB, LCB, WC6, CF8, CI A126 CL.B, medenina B16, bron B62 |
|
Končaj povezavo |
Material sedeža |
|
Prirobnica (RF, RJ), sočelno varjenje |
A105, F304, #25, 304 |
|
Slog strukture |
Material stebla |
|
Polno pristanišče |
/ |
|
Možnosti aktuatorja |
Standard oblikovanja |
|
/ |
BS 1868, GB/T 12236, MS SP -71 |
|
Temperaturno območje |
Standard iz oči v oči |
|
-29 stopinj ~550 stopinj |
ASME B16.10, GB/T 12221, GB/T15188.1 |
|
Standardna povezava |
Testni standard |
|
Vrtanje prirobnic: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Čelni zvar: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

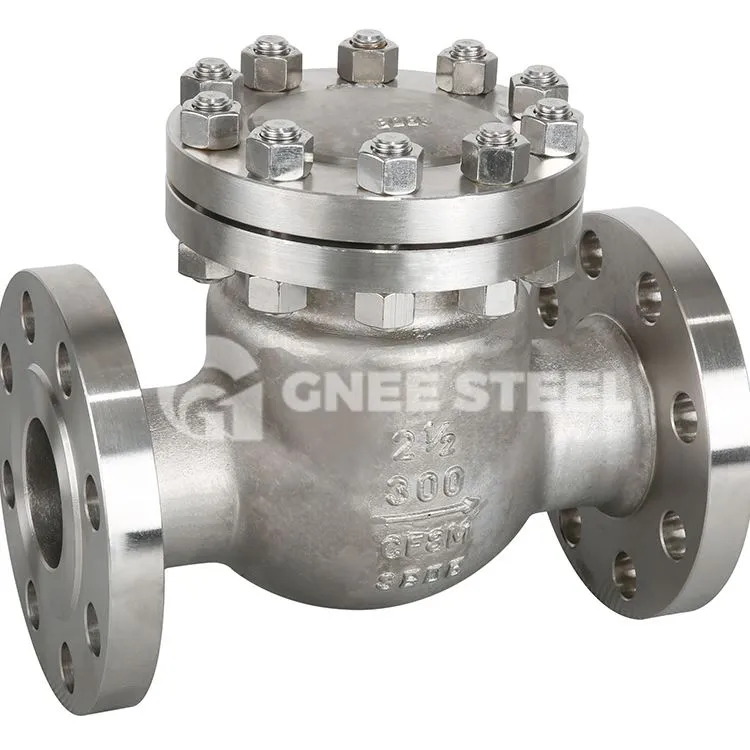

Nihajni povratni ventili
Disk nihajnega protipovratnega ventila ima obliko diska in se vrti okoli vrtljive gredi kanala sedeža ventila. Ker je kanal znotraj ventila poenostavljen, je pretočni upor manjši kot pri dvižnem povratnem ventilu. Primeren je za velike kalibre z nizkim pretokom in redkimi spremembami pretoka, ni pa primeren za pulzirajoče pretoke. Njegovo tesnjenje ni tako dobro kot povratni ventil. Nihajni povratni ventili so razdeljeni na tip z eno loputo, tip z dvojno loputo in tip z več loputami. Te tri vrste so v glavnem razdeljene glede na premer ventila. Namen je preprečiti, da bi medij prenehal teči ali teči nazaj in oslabiti hidravlični vpliv.
