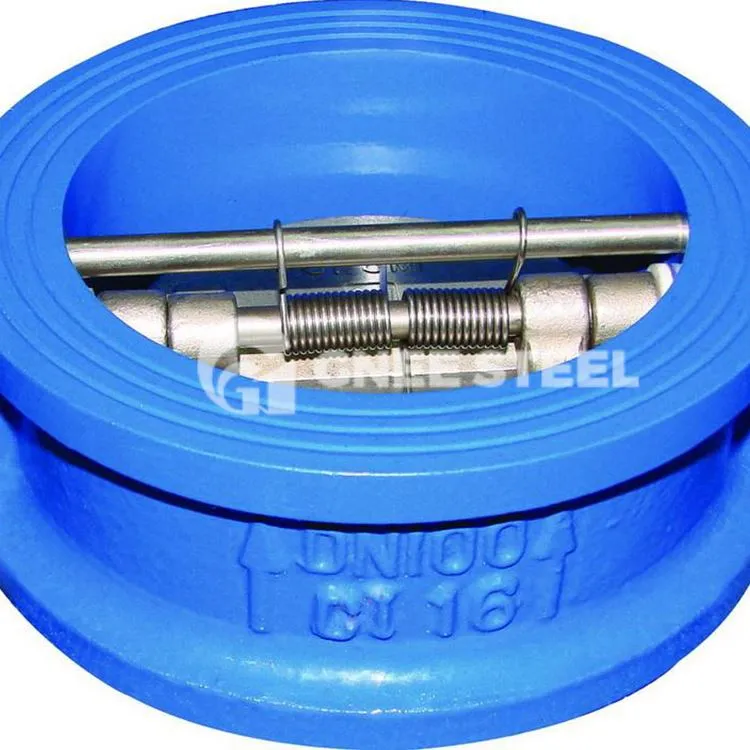

Dvoploščni protipovratni ventil v obliki rezin lahko znatno zmanjša vodno kladivo zaradi kratkega giba zapiranja in obremenitve vzmeti. Uporablja se predvsem v omrežjih komunalnih, industrijskih in visokih zgradb za oskrbo z vodo in odvodnjavanje. Ker je njegova strukturna dolžina krajša od običajnih povratnih ventilov, je enostaven za namestitev.
- Tehnični podatki
OBMOČJE: DN 40 DO DN 1400
Oblikovanje:EN16767(EN12516-1) / API594 (ASME B16.34)
Povezave: rezine ali prirobnice PN6 do PN100 ACC. do EN1092-1 /PN6 do PN40 ISO7005-1 / BS 4504 sect 3.2 ANSI 125# do 600# ACC. po ASME B16.1/B16.5/B16.47 (JIS5/10K)
Iz oči v oči: EN588 serija 16 / API594
Testiranje: EN12266(ISO5208) ali API598
Največji delovni tlaki: odvisno od materiala konstrukcije
Delovne temperature: -20ºC +120ºC (za druge temperature povprašajte).
Najmanjši protitlak za tesnost: {{0}},3 do 0,5 barov.
Označevanje: EN-19 / ASME B16.34 (MSS Sp25).
Materiali: nodularna litina, jeklo, nerjaveče jeklo, superdupleks, brz-alu.
- Standardi in specifikacije:
1. Oblikovanje in proizvodnja: API 594, API 6D, JB/T 8937;
2. Dolžina konstrukcije: API 594, API 6D, DIN 3202, JB/T 8937;
3. Tlačno-temperaturni razred: ANSI B 16.34, DIN 2401, GB/T 9124, HG 20605, SH 3406, JB/T 74;
4. Testiranje in pregledovanje: API 598, JB/T 9092;
5. Prirobnica cevi: JB/T 74-90, GB/T 9112-9124, HG 20592-20635, SH 3406, ANSI B 16.5, DIN 2543-2548, GB/T 13402, API 605, ASME B 16.47.
- Strukturne značilnosti nepovratnih ventilov:
1. Strukturna dolžina je kratka, njena strukturna dolžina pa je le 1/4 do 1/8 tradicionalnega povratnega ventila s prirobnico;
2. Majhna velikost in majhna teža, njegova teža je le 1/4 do 1/20 tradicionalnega povratnega ventila s prirobnico;
3. Plošča ventila se hitro zapre in pritisk vodnega kladiva je majhen;
4. Za namestitev se lahko uporabljajo vodoravni in navpični cevovodi;
5. Pretočni kanal je gladek in upor tekočine je majhen;
6. občutljivo delovanje in dobro tesnjenje;
7. Hod diska ventila je kratek in učinek zapiranja ventila je majhen;
8. Celotna struktura, preprosta in kompaktna, lep videz;
9. Dolga življenjska doba in močna zanesljivost.
