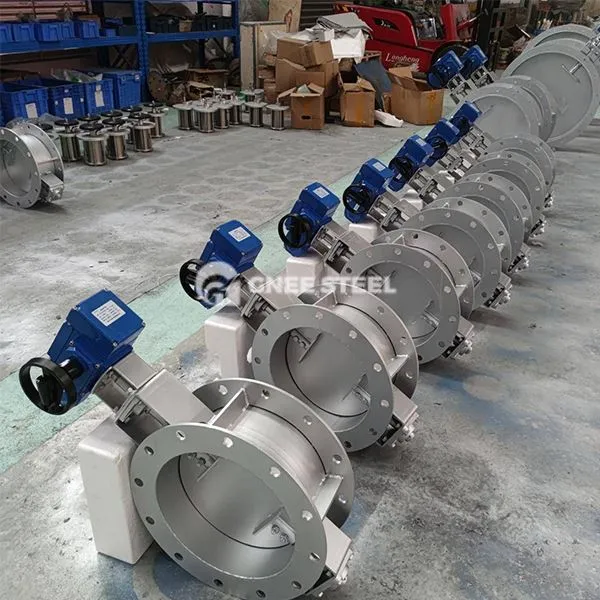

Visoke temperaturne ventile metulja

Visoko temperaturni ventil metulja je ventil, zasnovan za visoke temperaturne medije (večji ali enak 3 0 0 stopinj). Lahko se zaveda regulacije pretoka ali pretoka cevovodne tekočine, tako da vrti ploščo metulja okoli gredi ventila (0 ~ 90 stopinj). Primerno je za prizore visoke temperature, kot so metalurgija, moč in kemična industrija. Njegove temeljne funkcije vključujejo:

Odrežitev in zavijanje: pretok medija se nadzira z vrtenjem plošče v obliki metulja v obliki diska. Odpornost pretoka je majhna, ko je popolnoma odprta, kar je primerno za velike pretočne sisteme.
‌ Visoka temperaturna odporna zasnova: sprejme posebne materiale, toplotno izolacijsko strukturo in tehnologijo odvajanja toplote ter lahko dolgo deluje v okolju nad 600 stopinj.

Jedrna struktura in zasnova
‌ ZAPOSLENA STRUKTURA TEMPERATURA:

Uporabljajo se z visoko temperaturno jeklo z zlitino za ventil in metulj, ki se uporablja visoko temperaturno jeklo, nerjavno jeklo ali dupleksno jeklo, ki so odporne na visoko temperaturno oksidacijo in deformacijo toplotne napetosti.
‌Insulacijske komponente:
Izolacijske prirobnice in izolacijske blazinice so nastavljene na priključku ventila, da blokirajo toplotno prevodnost (na primer obdelava napak v patentirani zasnovi).
Zasnova razširjene gredi ventila zmanjšuje učinek toplotnega sevanja visoke temperature na pogonske komponente.
‌Radiator ‌: Na zunanjo stran telesa ventila se doda radiator, da se s konvekcijo zraka ali prisilnega hlajenja zmanjša telesna temperatura ventila. ‌

Tehnologija tesnjenja ‌: ‌

Razširitvena struktura tesnila ‌: ‌ Patentirani tesnilni obroč v obliki črke U sodeluje z razširitvenim prostorom, da nadomesti visokotemperaturno deformacijo z vbrizgavanjem stisnjenega medija, da zmanjša obrabo tesnilne površine. ‌

Večplastno kovinsko trdo tesnilo ‌: Tesnilna površina metulja je varjena z volframovim karbidom ali stellitsko zlitino, ki je odporna na visokotemperaturno obrabo (manj kot 650 stopinj). ‌
Način pogona ‌: ‌ Podporni ročni, električni ali pnevmatski nadzor, električni aktuator pa ima vgrajeno izolacijsko plast, ki je primeren za visokotemperaturno daljinsko delovanje.



Visoke temperaturne ventile metulja



Prijave

Metalurška industrija: plinovod za plavčenje plavžev, sistem za odstranjevanje prahu z visoko temperaturo.
Power Industrija: parni cevovod, sistem za predelavo toplote odpadkov.
Petrokemična industrija: visokotemperaturni transport nafte in plina v razpokani enoti, toplotni srednji nadzor v reaktorju.
Polje za varstvo okolja: visokotemperaturna prilagoditev mavčne gnojenja v stolpu za razvplitizacijo, obdelava dimnih plinov pri sežiganju.
