Opis krogličnih ventilov iz nerjavečega jekla z visokim tlakom
Vzponuje iz nerjavečega jekla je ventil iz nerjavečega jekla iz nerjavečega jekla in zasnovan za visokotlačne delovne pogoje. Lahko odreže medij ali nadzoruje hitrost pretoka z vrtenjem kroglice za 90 stopinj. Tlačni razpon je običajno 16-500 MPA. Njegove temeljne funkcije vključujejo:
Cutoff/Regulacija: Oblikovanje v celoti lahko popolnoma blokira tekočino ali prilagodi pretok, ki je primeren za visokotlačne cevovode, kot sta naftna in kemična industrija;
MULTI-SIRECTION CONTROL: Trismerna struktura (T-tip/L-tip) podpira srednje preusmeritev, sotočje ali preklop pretoka pretoka.
Jedrna struktura in tehnični parametri
telo in material ventila
Material za karoserijo ventila - predvsem 304, 316, 316L iz nerjavečega jekla, z močno korozijsko odpornostjo; Za ekstremne delovne pogoje je mogoče izbrati dupleksno jeklo (2205/2507) ali Hastelloy zlitine s tlačno odpornostjo 500MPA.
Conconnection Metoda: Prirobnica ali navojna povezava, premer DN 15-300 mm, v skladu z GB/T9113 ali ASME B16.5 standardi. SISTEM RAZPRAVLJENJA
Soft Seal: PTFE ali PPL ventil sedež, temperaturna upornost -196 stopinj ~ 180 stopinj, nič uhajanja (raven uhajanja ANSI VI);
HARD SEAL: Stellit 6 obloga, temperaturna odpornost 450 stopinj /tlačna odpornost 25MPA, primerna za paro, močno kislino in druge medije.
Način pogona
Manual: Cinkova zlitina ali turbinski pogon, operativni navor manj kot ali enak 50n · m;
Pneumatski/električni: hitrost odziva manjša ali enaka 0.
Specifikacija krogličnih ventilov iz nerjavečega jekla z visokim tlakom
| Parameter | Indikatorski razpon | Veljavni standardi |
|---|---|---|
| Zdrži raven napetosti | 16-500 MPA | API 6D/GB1223758 |
| Delovna temperatura | -196 stopnja ~ 550 stopinj | ANSI B16.3478 |
| Zmogljivost pretoka | CV vrednost večja od ali enaka 210 (DN50 Full Bore) | ISO 520815 |
| Service Life | Večji od ali enako 100, 000 cikli zapiranje in zapiranja | API 59868 |

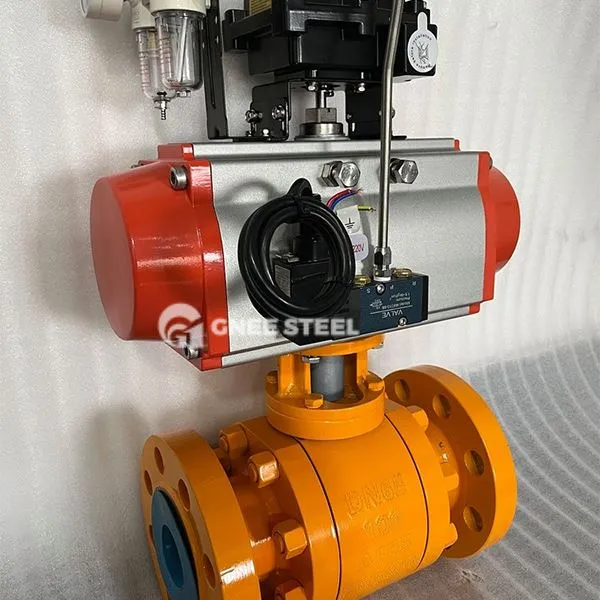

Kroglični ventili iz nerjavečega jekla z visokim tlakom
Prijave
Petrolej in zemeljski plin:
Visokotlačni naftni in plinski vrtilni izrez (na primer Q41F -160 p ohišje ventila), odporen na sulfidno korozijo;
Hemični proces:
Močan kislinski srednje diverzijski nadzor (na primer 316L ventil telo + trdo tesnilo), tlačna odpornost 25MPA;
Energy in Power:
Superkritična regulacija parnih plinovodov (telo dupleksne jeklene ventila), temperaturna odpornost 550 stopinj /tlačna odpornost 42MPA;
Aerospace:
Tekoči sistem vodika/tekočega kisika, nizko temperaturna upor -196 stopnja.
Točke izbire in vzdrževanja
Osnova za izbiro:
Media ujemanje: 316L je prednostna za kloridno ionsko okolje, Monel zlitina pa se uporablja za medij z bigoovo kislino;
Prilagoditev Presure: Ultra visok tlak (večji ali enak 100MPA) prizori zahtevajo celostno telo ponarejenega ventila.
Intalizacija in vzdrževanje:
Vijake prirobnic je treba diagonalno zategniti, s predhodno zategovalno silo, ki je manjša ali enaka 200n · m, da se prepreči deformacija;
Redno preverjajte obrabo tesnilne površine in priporočljivo je, da na trdnem tesnjenem ventilu vsakih 5, 000 odprtine in zapiranja.
