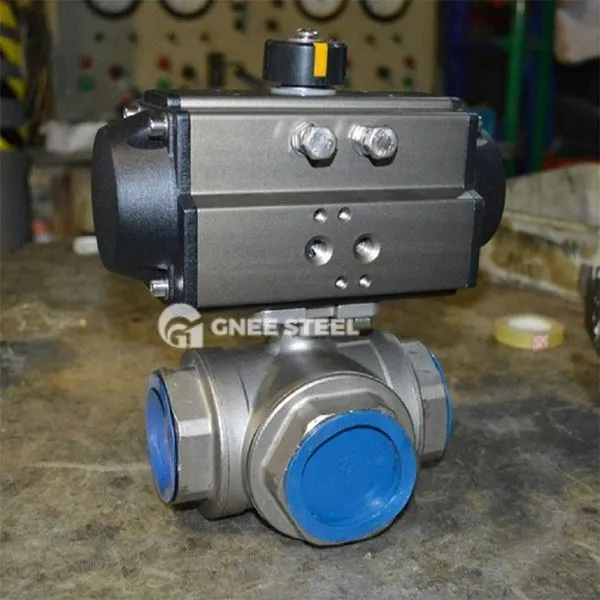

Visokotlačni kroglični ventil z visokim tlakom
Opis
Trismerni kroglični ventil z visokim tlakom je ventil, zasnovan za visokotlačne tekočine. Z vrtenjem kroglice lahko uresniči srednje pretok, preusmeritev, sotočje ali zapiranje kanalov med tremi cevovodi. Glede na strukturo kanala ga lahko razdelimo na:
L-tip: povezuje dva medsebojno pravokotna kanala in blokira tretji kanal, primeren za srednjo porazdelitev.
T-Type: Podpira prilagodljivo preklapljanje treh kanalov, uresničuje celoten prehod, preusmeritev ali nadzor sotočja in se prilagaja zapletenim procesom.
Visoka tlačna specifikacija krogličnega ventila
| Razpon velikosti | 1/2 "~ 4", DN15 ~ 100 |
| Igralski način | Dvojna igra, Spring Return (enotna igra) |
| Delovni tlak | 1.6MPA |
| Tlak za oskrbo z zrakom | 2,5 do 8 barov |
| Življenjska doba | 1, 000, 000 (1 milijon) krat |
| Kot vrtenja | 90 stopinj ± 4 stopinje |
| Telesni material | SS304, SS316, SS316L |
| Tesnilni material | PTFE: -30 stopinja ~ 180 stopinj, ppl: -30 stopinja ~ 250 stopinj |
| Število načinov | 2 poti |
| Končna povezava | Dvojna zveza |
| Ustrezni mediji | Nadzor nad vodo, zrakom, plina, nafte, tekočine |
| Neobvezno aktiviranje | Rokovanje, električno aktivirano ali pnevmatsko aktivirano |
| Neobvezna dodatna oprema | Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava |
| Aplikacija | Hrana in pijača, voda in odpadna voda, ultra čista voda, razsoljevanje, kemikalija, tekstil, farmacevtski, celuloza in papir |
Visokotlačni kroglični ventil z visokim tlakom
Lastnosti
Treetch-tlak toleranca: Celotno kovano telo ventila in vgrajeni sedež ventila z območjem tlaka 1. 6-80 MPA, ki ustreza potrebam scenarijev visokega tlaka, kot sta nafta in kemična industrija.
Zategnjeno tesnjenje: Štiristransko tesnilno strukturo sedeža ventila, raven puščanja doseže ANSI VI in podpira dvosmerno tesnjenje.
MULTI-FUNKCIJSKI PREGLJUČENJE: Skozi 90-stopinjsko vrtenje kroglice se lahko smeri srednjega toka preklopi, združi ali razcepi, kar zmanjša porabo energije sistema za 15%-20%.
LIFE Life: steblo, odporno na karburizirano ventil, in nadomeščene tesnila, s servisno življenjsko dobo več kot 100, 000 odpiranje in zapiranje ciklov.
Prijave
Petrokemična industrija:
Visokotemperaturna preusmeritev nafte in plina (kot je preklop reaktorja surovin), visokotlačni rezanje parnih cevovodov.
Energy in Power:
Srednje stikalo sistema za shranjevanje energije v staljeni soli, temperaturna upornost 450 stopinj /tlačna odpornost 32MPA.
-okoljska čiščenje vode:
Natančno odmerjanje visokotlačnih sredstev za čiščenje odplak, primerno za jedke tekočine.
Letalska industrija:
Nadzor goriva ali hidravličnega sistema, ki vzdržuje ekstremne vibracije in temperaturne razlike.
