Opis visokotlačnega električnega krogličnega ventila
Visokotlačni električni kroglični ventili rešujejo problem natančnega nadzora visokotlačnih, visokotemperaturnih in korozivnih medijev z usklajenim oblikovanjem teles iz nerjavečega jekla/dupleksa, električnih pogonov in trdih/mehkih tesnjenja. Tipični izdelki, kot sta Q41F -160 P in Q941F -16 P, so se pogosto uporabljali v petrokemičnih, energiji in drugih poljih. Njihov hiter odziv (manj ali enak 0.
Main Design the Body
Valve body and material: 304, 316L stainless steel or duplex steel (such as 2205/2507) forged valve body, pressure range 16-500MPa, suitable for high temperature (-196 degree ~550 degree ) and strong corrosive media (such as acid, alkali, hydrogen sulfide);
Drive System: Vgrajen električni električni aktuator (zaščitna raven IP67), podpira 0. 05 sekund hitrega odpiranja in zapiranja, navor, manjši ali enak 50n · m, lahko na daljavo nadzirate s sistemom PLC ali DCS;
Tehnologija zasadke:
Soft Seal: PTFE ali PPL ventil sedež, raven uhajanja ANSI VI, primeren za čiste tekočine (na primer voda, para);
HARD SEAL: Stellit 6 Površino, odporen proti obrabi delcev in visokega temperature in visokega tlaka (450 stopinj /25MPA), primernih za kompleksne medije, kot so olje, plin, staljena sol itd.
Core Functions
Visoko tlak rezanje: zasnova celotnega premera (na primer DN300) dosega ničelno izgubo tlaka, s tlačno odpornostjo 500MPA in se uporablja v naftnih in plinskih vodnjakih ter nadkritičnih parnih cevovodih;
Inteligentna regulacija: krogla v obliki črke V z električnim aktuatorjem, natančnost linearne regulacije pretoka ± 2%, zmanjšanje porabe energije sistema za 15%-20%;
Zaščita varnosti: Vgrajena antistatična naprava in ognjevarna struktura, da preprečimo, da bi se vnetljivi mediji zaradi trenja zajeli.
Specifikacija visokotlačnega električnega krogličnega ventila
|
Izvedbeni materiali
|
Nerjavno jeklo, lito železo
|
|
Telesni material
|
Nerjavno jeklo (SS316, SS304)
|
|
Neobvezna velikost
|
1/2 "~ 4", DN15 ~ DN100
|
|
Tesnilni material
|
NBR, EPDM, PTFE, kovinski tesnilo
|
|
Ustrezni mediji
|
Plin, tekočina, voda, nadzor olja
|
|
Uporabna temperatura
|
-10-150 stopnja
|
|
Izbirna funkcija aktuatorja
|
Vrsta preklopa, regulacijski tip, inteligenten tip
|
|
Neobvezna kolokacija
|
Električni ventil, tesnilni obroč, mejno stikalo, aktuator
|
|
Delovni tlak
|
1,6 ~ 6,4 m Pa
|
|
Življenjska doba
|
1500, 000 (1 milijon) krat
|
|
Neobvezna dodatna oprema
|
Namur magnetni ventil, mejno stikalo, FRL, indikator položaja, ročna naprava
|
|
Aplikacija
|
Hrana in pijača, voda in odpadna voda, ultra čista voda, razsoljevanje, kemična, tekstilna, farmacevtska, celulozna in papir, rudarjenje, rudarjenje,
Kotla in električna industrija |

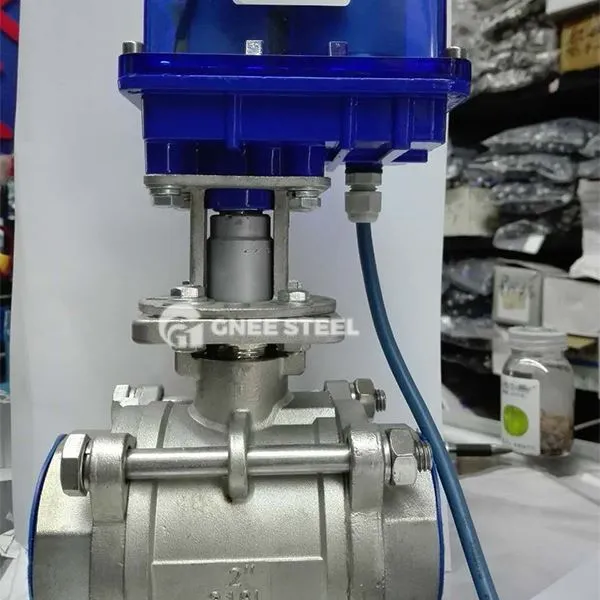

Električni kroglični ventil z visokim tlakom
Prijave
Petrokemična energija
Visokotlačni transport olja in plina: Q41F -160 p kroglični ventil se uporablja za odrekanje medijev, ki vsebujejo žveplo, kombinacija telesa 316L ventila + trdega tesnila pa ima tlačno odpornost 25MPA;
Staljeni sistem za shranjevanje energije: Prilagodite se delovnim pogojem 450 stopinj /32MPA, da dosežete hitro preklapljanje staljenih solnih medijev.
Kemični proces
Močan nadzor nad diverzijo kisline: PTFE tesnilo + električni aktuator natančno prilagaja pretok jedkih tekočin, s hitrostjo puščanja manj kot ali enaka 0. 01%.
Napajalni sistem
Superkritična regulacija pare: Telo dupleksne jeklene ventila zdrži 550 stopinj /42MPA in je opremljen z električnim aktuatorjem za doseganje tlačnega nadzora zaprte zanke.
Točke izbire in obratovanja in vzdrževanja
Izgled osnove
Medium ujemanje: Ko je koncentracija ionov klorida večja od 50ppm, je treba izbrati material 316L ali Hastelloy; Telo monel zlitine je prednostno v okolju z bivolovo kislino;
Presanjenje prilagajanja : Ultra visok tlak (večji ali enak 100MPa) scenariji morajo uporabiti integralno telo kovanega ventila, da se prepreči tveganje uhajanja zvara;
Control requirements: For high-frequency adjustment (>1 0 0 krat/dan), servo električni aktuatorji so prednostni z natančnostjo 0,1%.
Intalizacija in vzdrževanje
Namestitev prirobnic zahteva diagonalno zategovanje vijakov s predhodno tesnovo silo manj kot ali enaka 200n · m, da se prepreči deformacija telesa ventila;
Preverite obrabo tesnilne površine po vsakih 5, 000 odprtine in zapiranja. Priporočljivo je, da vsako leto izvedete odkrivanje puščanja masne spektrometrije helijeve masne spektrometrije.
