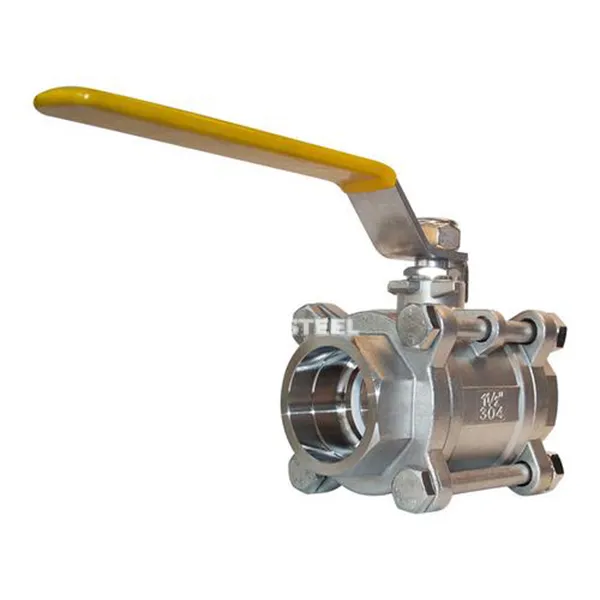

Vklopna kroglica za vtičnico

‌ Zamaknjeni varilni kroglični ventil je povezan s cevovodom z varjenjem vtičnice. Njeni deli odpiranja in zapiranja so sfere s krožnimi kanali. Medij je mogoče vklopiti in izklopiti ali lahko smer pretoka nadzirate z vrtenjem 90 stopinj. Uporablja se predvsem v cevovodnih sistemih vode, nafte, plina in korozivnih tekočin (kot so kisline in alkalije). Tlačni razpon je običajno 1. 6-6.

Jedrna struktura in značilnosti
‌ oblikovanje telesa ventila‌

‌ Metoda povezave‌: Sprejeta je povezava z varjenjem vtičnic (SW), ki je prilagojena standardu ASME B16.11, enostavna za namestitev in odlično tesnjenje; ‌Material‌: Telo ventila je večinoma izdelano iz 304/316L nerjavečega jekla ali dupleksne jekla, ki ima močno korozijsko odpornost in je primeren za zapletene delovne pogoje, kot so mediji, ki vsebujejo žveplo; ‌Strukturna oblika‌: ‌three-piece‌: je sestavljen iz telesa ventila, pokrova ventila in ventila, ki ga je enostavno razstaviti in vzdrževati (na primer vrsta Q61F); ‌ Popolna izvrtina/zmanjšana vrtina‌: celotna zasnova izvrtine zmanjša izgubo tlaka, zmanjšana struktura izvrtine pa je primerna za prizore z omejenim prostorom.
‌
Tesnilni in pogonski sistem‌
Vrsta ‌
‌Soft Seal‌: sedež PTFE ali gumijaste ventila, raven puščanja do ANSI VI, primerna za čiste tekočine;
‌Hard tesnilo ‌: Stellit 6, odporen na obrabo delcev in visoko temperaturo (manjša ali enaka 450 stopinj);
Način pogona‌: Ročni, pnevmatski ali električni aktuator, pnevmatski odzivni čas manj kot ali enak 0. 05 sekund podpira daljinski upravljalnik.

Velikosti: 1/2 "- 2", dn 15 - dn 50mm

Ocena tlaka: razred150/600/800/1500/2500lb

Material telesa ventila: A105, F304, F304L, F316, F316L, 4A, F51, ETC.

Upravlja: ročica, prestava ali pnevmatski, hidravlični in električni aktuator

Mediji: plin, olje, voda, kislina

Obrazec za povezavo: navojna, SW, BW se konča.

Kanal: naravnost skozi tip

Standardi:

Oblikovanje: ASME B16.34 / BS 5351.

Iz oči v oči: standard proizvajalca.

Od konca do konca: standard proizvajalca.

Navodni konec: ASME B1.20.1.

Vtičnico in BW konec: ASME B16.11.

Test: API 598/BS 6755.

Ognjeni varen test: API 597/API 6FA.



Vklopna kroglica za vtičnico



Prijave
Petrokemično: odrezanje kislega cevovoda za zemeljski plin (q41f -160 p tip) z uporabo 316L ventila telesa + kombinacija trdega tesnila;
Energija in moč: srednje preklapljanje sistema za shranjevanje staljene soli, temperaturna odpornost 450 stopinj /tlačna odpornost 32MPA;
Farmacija in hrana: SUS316 Polirano telo ventila + mehko tesnilo, ki izpolnjuje zahteve sanitarnega certificiranja;
Obdelava vode: Dodajanje sredstva za čiščenje odplak z visokim tlakom, primerno za visokofrekvenčno odpiranje in zapiranje (večje ali enako 100, 000 krat čase).
