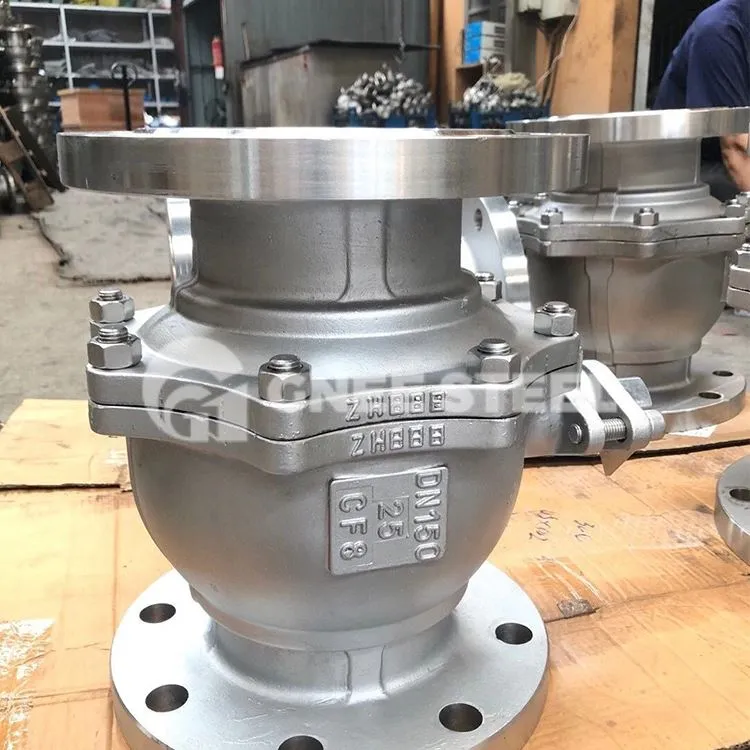

Opis požarnega krogelnega ventila
Ognjevarni krogelni ventil uporablja kombinacijo plovca, grafitnega tesnila in kovinsko-kovinskih sedežev, ki zagotavljajo tesno zapiranje in hkrati preprečujejo zunanje puščanje stebla. V normalnih delovnih pogojih krogla ventila leži na dveh sedežih ventilov, da se zagotovi zapiranje za plin. Ko je ventil izpostavljen temperaturam nad mejo, ki jo lahko prenesejo sedeži ventilov (npr. +450 stopinj F), se sedeži ventilov deformirajo in stisnejo. Ko so sedeži ventilov popolnoma poškodovani, bo krogla ventila v ventilu trdno ležala na končnem pokrovu, kar bo povzročilo zapiranje med kovino in kovino. Tesnilo stebla ventila je odporno na visoke temperature, kar skupaj s protiizbruhalnim in antistatičnim steblom ventila še dodatno omejuje puščanje in ohranja vnetljive tekočine ločene od virov toplote, ki bi jih lahko vžgali.
Specifikacija
| Nazivni premer | DN80~DN350,NPS3~NPS14 |
| Nazivni tlak | PN6~PN40,CL150-CL300 |
| Standard oblikovanja | BS5351, API6D, API608, ASME B16.34 |
| Končaj povezavo |
S prirobnico |
| Material telesa |
A216 WCB, A217 WC6/WC9, A351 CF8/ CF8M, A352 LCB/LCC, A105, F304, F316, LF2, F11, F22 |
| Sedež | PTFE, RPTFE, teflon, najlon, PPL, PEEK, Delvron, kovina na kovino |
| Delovanje | električni, pnevmatski, hidravlični, menjalnik |
| Operater | električni, pnevmatski, ročni, vzvod, ključ, zobnik, hidravlični |
| Delovna temp | 0 stopinj ~250 stopinj |
Požarno varni ventili
Načelo konstrukcije požarno varnega krogelnega ventila
- Ognjevarni krogelni ventil je fiksna krogelna struktura. Gornje končno tesnilo je glavno tesnilo in ima funkcijo DBB. Ko je tesnilo nedotaknjeno, lahko ventil popolnoma odprete ali popolnoma zaprete, da opazujete, ali prihaja do puščanja v zgornjem sedežu ventila skozi odtočno odprtino srednje votline ali odzračevalno odprtino. Pri normalni uporabi srednja votlina krogelnega ventila cevovoda ni pod tlakom. V primeru požarne nesreče lahko dobro zasnovana ognjevarna struktura sedeža ventila upočasni napredovanje gorvodnega tlačnega medija, ki vstopa v srednjo votlino, in se izogne puščanju medija in notranjemu puščanju, ki ga povzroči povečanje tlaka v srednji votlini. Sedež ventila z dobro ognjevarno strukturo je aktiven ukrep za zagotovitev, da ima krogelni ventil cevovoda varno ognjevarno delovanje.
Pri zasnovi ognjevarne strukture je ključna zasnova ognjevarne strukture sedeža ventila. Sedež ventila ima dobre ognjevarne lastnosti. V primeru požarne nesreče lahko zmanjša pritisk ognjevarne konstrukcije stebla ventila in ognjevarne konstrukcije med ohišjem ventila ter levim in desnim telesom.
- Namen konstrukcije ognjevarne strukture sedeža ventila je:
(1) Učinkovito zagotovite, da v primeru požarne nesreče gorvodni tlačni medij čim manj teče v srednjo votlino telesa ventila skozi sedež ventila, kar povzroči notranje in zunanje puščanje. Prepričajte se, da požarna nesreča ne bo razširjena zaradi ventila, preden gasilci prispejo na kraj dogodka; po prihodu gasilcev na kraj dogodka je mogoče požar hitro pogasiti in z gasilsko opremo odpraviti požarno nesrečo.
(2) Naj struktura izdelka resnično izpolnjuje zahteve specifikacij API6D. Poskrbite, da izdelek opravi požarni preizkus in pridobi certifikat o požarni varnosti.
Ognjevarna konstrukcija sedeža ventila:
Grafitni ognjevarni tesnilni obroč je nameščen med kovinskim obročem sedeža ventila in ohišjem ventila; med kovinski obroč sedeža ventila in kroglo je nameščeno ognjevarno kovinsko tesnilo.
