Krogelni ventil API 6D je zasnovan v skladu z API 6D, krogelni ventil je povezan z sorniki, sedežni obroč je nameščen na zatiču, vzmet pa je obremenjena, da zagotovi stik s kroglo, tudi če je razlika v tlaku med votlino in dolvodno zaprtje je nizko.
Certifikat ventila: API 6D,ISO9001:2008,ISO14001
Kraj izvora: Henan, Kitajska (celinska)
Podrobnosti dostave: Pošljite v 15-30 dneh po plačilu
Dvojni blok in odzračevalni krogelni ventil
Krogelni ventil DBB je kombinacija enega ali več zapornih/izolacijskih krogelnih ventilov in enega ali več odzračevalnih/odzračevalnih ventilov (običajno krogelnih ali igelnih ventilov). Dvojni zaporni ventili in odzračevalni ventili delujejo tako, da izolirajo procesni tok/tlak navzgor in navzdol.
Kriogeni kroglični ventili so zasnovani za kriogene medije v obratih za kriogeno predelavo, kot so tekoči plini CO2, N2, Ar, O2 zemeljski plin (LNG). Ventil ima vzmetni sistem sedežnih obročev, ki zagotavlja enostavno preklapljanje krogle pri temperaturah do -200 stopinj.
Električni visokotlačni krogelni ventili
Razpon velikosti: 1/2"~8", DN15~DN200
Delovni tlak: 1,6MPa
Način krmiljenja: Vklop Izklop / Modulacijski tip
Izbirna napetost: DC12~24V (±10%), AC110~220V, 50/60Hz
Plavajoči krogelni ventil API 6D
Polna vrata: 1/2" do 36"
Delovni tlak: razred 150, razred 300, claa600, razred 900, razred 1500, razred 2500
Delovna temperatura: -20ºC/+180ºC
Plavajoči krogelni ventil s prirobnico
Velikost: 1/2"-8"
Ocena tlaka: CLASS150/CLASS300/CLASS600/CLASS900
Konec s prirobnico & steblo, odporno proti izbruhom & požarno varna konstrukcija & protistatična naprava
Krogelni ventil s prirobnico iz nerjavečega jekla
Paket: standardno izvozno ohišje iz vezanega lesa
Pristanišče za pošiljanje: Ningbo/Šanghaj, Kitajska
Pogoji pošiljanja: EXW, FOB, CFR, CIF itd.
Plačilni pogoji: T/T, Western Union, PayPal itd.
Visokotlačni SS krogelni ventil
MOQ: 1 komplet
16 let izkušenj s proizvodnjo ventilov
Močna zaloga, del provizije vrnjen zaradi množične zamude
Kakovost izdelka bo zagotovljena 1 leto (12 mesecev)
Kaj je krogelni ventil s trno?
Kroglični ventili so četrtobratni ventili, ki se uporabljajo za zaustavitev ali začetek pretoka medija v cevi. Najpogostejši tip krogelnega ventila ima "prosto lebdečo" zasnovo, tako da je vrsta zatiča sprememba zasnove. Znotraj krogelnega ventila z nastavkom se krogla na enem koncu poveže s steblom, na drugem koncu pa z gredjo, imenovano nastavek. Zaradi te spremembe dizajna je žoga trdno na mestu. Pri plavajočem krogelnem ventilu je krogla povezana samo s steblom in se zato imenuje plavajoča.
Ognjevarna zasnova
Zasnova sekundarnega kovinskega sedeža zagotavlja požarno varen izklop po api 607. Poleg tega sekundarna grafitna tesnila ohišja in fleksibilno grafitno tesnilo preprečujejo puščanje skozi spoje ohišja oziroma polnilno škatlo.
Notranja zasnova rogljev
Zgornja in spodnja nosilna plošča držita žogo na mestu, preprečujeta, da bi krogla lebdela vzdolž osi, in preprečujeta prekomerno obremenitev sedežev. Zunanja zasnova rogljev je na voljo v določenih velikostih.
Dvojna tesnila na spojih karoserije
Primarna elastomerna tesnila zagotavljajo ničelno puščanje v standardnih delovnih pogojih. Sekundarna grafitna tesnila zagotavljajo pravilno tesnjenje spojev telesa po api 607 v scenarijih ekstremnih temperatur.
Antistatične naprave
Standardne antistatične naprave zagotavljajo električno kontinuiteto med kroglo, steblom in telesom, kar odpravlja možnost isker znotraj ventila, ki jih povzročajo statični električni naboji.
Zasnova stebla, odporna proti izbruhu
Ventili so zasnovani s povezavo steblo/ohišje, ki preprečuje izpihovanje stebla pod pritiskom v vodu.
Ocena visokega tlaka
Zasnova rogljev jim omogoča, da prenesejo znatno višje pritiske v primerjavi s plavajočimi krogelnimi ventili.
Zanesljiv izklop
Pozitivni tesnilni mehanizem zagotavlja neprepustno zapiranje, kar je ključnega pomena za aplikacije, kjer sta varnost in okoljska skrb najpomembnejša.
Vzdržljivost
Robustna konstrukcija z vrhunskimi materiali jih naredi odporne na obrabo, kar zagotavlja dolgo življenjsko dobo.
Nizko vzdrževanje
Krogelni ventili z nastavkom na splošno zahtevajo minimalno vzdrževanje zaradi svoje preproste zasnove in visokokakovostnih komponent.
Hitro delovanje
Delovanje na četrt obrata omogoča hitro odpiranje in zapiranje ventila, kar je bistvenega pomena za zaporne situacije v sili.
Vsestranskost
Krogelni ventili so na voljo v širokem razponu velikosti in materialov, zaradi česar so primerni za različne aplikacije.
Vrste krogelnih ventilov z nastavkom
Krogelni ventil s stranskim vstopom
Ima krogle, sestavljene na svoji strani, s telesom, ki združuje dva ali tri dele in tvori podaljšek. Med kosi je največji odgovoren za držanje žoge.

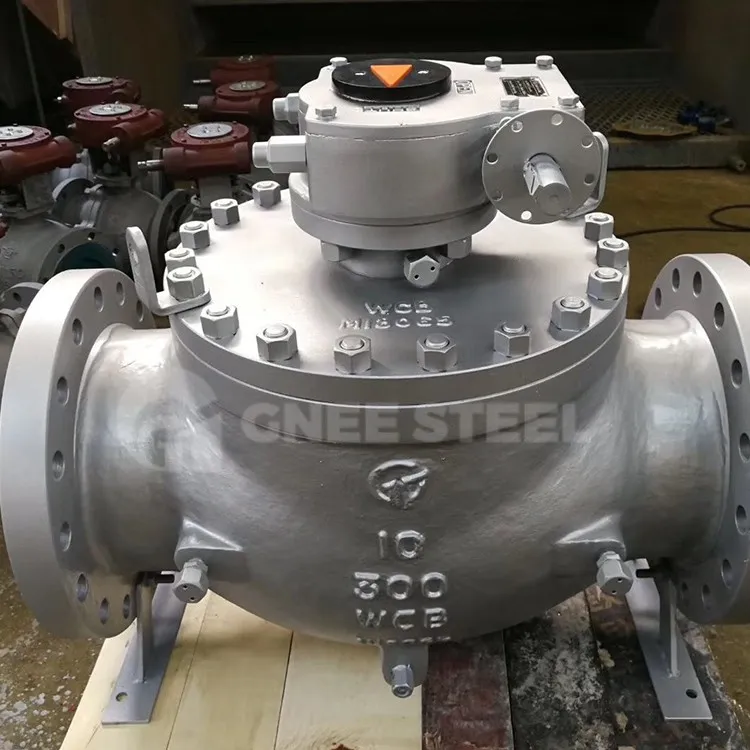

Kroglični ventil z zgornjim vstopom
Kroglični ventil z zgornjim vstopom ima obliko, ki ponazarja sestavljanje kroglic od zgornjega vrha do spodnjega dela. Zasnova je sestavljena iz pokrova pokrova na vrhu krogelnega ventila, ki ga je mogoče zlahka odstraniti.
Kroglični ventil z varjenim ohišjem
Kroglični ventil ima protiizbruhno steblo z zasnovo sedeža ventila. To zasnovo je mogoče doseči z uporabo različnih materialov, kot so ogljikova jekla in martenzitni ss.
Uporablja se predvsem pri prenosu plina po podzemnih cevovodih.
Krogelni ventili s polnimi vrati
Te vrste ventilov obstajajo glede na vrsto izvrtin. Njihova konstrukcija je v večini primerov takšna, da je premer izvrtine ventila skoraj enak premeru priključnega cevovoda.
Uporabljajo se v kemični in rafinerijski industriji.
Krogelni ventil s polovičnim nastavkom
To je edinstven dizajn, ki ga pridobimo glede na vrsto njegovih izvrtin. Tukaj je premer izvrtine polovica velikosti cevovoda, v katerega se povezuje.
Dvodelni krogelni ventili, nameščeni na zatič
To je vrsta, ki izhaja na podlagi sestavljanja delov. Ima dva dela ohišja, ki se pritrdita preko navojnih povezav. Poleg tega zasnova omogoča enostaven dostop do ventila za namene popravila.
Tridelni krogelni ventil, nameščen na zatič
Zasnova je rezultat, ko sestavimo tri dele ohišja skupaj. Ta specifična zasnova omogoča enostaven dostop do notranjih delov ventila z odklopom kosov.
Naftna in plinska industrija
Krogelni ventili, nameščeni na nastavek, so popolni za široko paleto aplikacij v več naftnih in plinskih industrijah. Primeri naftnih in plinskih industrij, ki uporabljajo krogelne ventile z nastavkom, vključujejo dovodne vode za plin, poljske plinske obrate, industrijske obrate za predelavo plina, dovodne linije za rafinerije nafte in obrate za surovo nafto.
Cevovodna industrija
Zaradi zmožnosti krogelnih ventilov, ki so nameščeni na nastavku, da obvladujejo več različnih aplikacij, kot so plini, gnojevke in tekočine, so zelo dragoceni v industriji cevovodov.
Industrija ogljikovodikov
Ker so krogelni ventili, nameščeni na nastavek, uporabni za olajšanje predelave ogljikovodikov, so izjemno priljubljeni med industrijami ogljikovodikov.
Moč industrije
Krogelni ventili, nameščeni na nastavek, so primerni za številne aplikacije, kot so turbine, drsniki, generatorji, kompresorji, ki so sestavni del delovanja elektroenergetskih industrij.
Kemična industrija
Krogelni ventili, nameščeni na nastavek, ponujajo neverjetno varnost, vzdržljivost in tesnilne zmogljivosti ter ustrezajo široki paleti kemičnih industrij, kjer so takšne kompetence nujne.
Sestavni deli krogelnega ventila z nastavkom
Telo
Telo krogelnega ventila je ohišje, ki podpira notranjost ventila in ga drži na mestu. Glede na funkcijo, ki jo bo prejel, je snov za ta dizajn lahko sestavljena iz različnih izdelkov. Ogljikovo jeklo, nerjavno jeklo, dupleks, nizkotemperaturno ogljikovo jeklo, Inconel in super dupleks so nekateri materiali, ki se pogosto uporabljajo.
Žoga
Vrti se skozi disk kroglaste oblike, da ustavi ali začne tok v enakomernem vrtenju. Na enem koncu je pritrjen na rogelj, na drugem pa na steblo. Medtem ko se menjava, je žoga pritrjena na mestu. Sedeži krogličnega ventila Trunnion se pogosto dotikajo te krogle, kar zmanjša navor.
Sedež
Sedež krogelnega ventila Trunnion je oblikovni element, ki obkroža kroglo. Sedeži držijo žogo trdno na mestu, ko je aktuator vklopljen, in preprečujejo dostop. Obstajata dve različici: mehka in kovinska, zaradi česar se premika v splošni smeri žogice.
Držalo
Kroglični ventil ima dodatno gred, ki drži kroglo na mestu od spodaj in se imenuje trn. Njegov namen je ohraniti tesno pritrditev žoge. Pri nekaterih krogelnih ventilih, ki so nameščeni na palico, je palica pritrditev sferične krogle, preostali čas pa je povezana s sferično kroglično ploščo prek varjenih spojev.
steblo
Krogla in aktuator sta povezana s steblom krogelnega ventila. Na žogico je pritrjena z dodatno gredjo, ki pomaga, da žogica ostane trdno v položaju. Poleg tega nadzoruje, kako se žoga premika. Kroglični ventili, ki so nameščeni na opornik, imajo močnejša stebla proti izbruhu, kar jim omogoča, da prenesejo visoke pritiske in temperature brez kakršnih koli poškodb.
Disk
Luknjičasta, trdna krogla je oblika diska v krogelnem ventilu Trunnion. Krogla je na eni strani pritrjena na steblo, na drugi strani pa na rogelj. Krogla ali disk v krogelnem ventilu Trunnion se med vrtenjem stabilizira. Ker so sedeži vedno v stiku s kroglo, se navor zmanjša.
Pogon
Za odpiranje ali zapiranje ventila se uporablja aktuator krogličnega ventila. Glede na uporabo in medij, kot so krogelni ventili na zračni pogon, se v krogelnih ventilih uporabljajo številni tipi aktuatorjev. Na ventilu tipični aktuatorji vključujejo gola stebla, ročne ročice, pnevmatske aktuatorje, zobnike in hidravlične pogone. Poleg tega lahko uporabite aktuator na motorni pogon, aktuator na hidravlični pogon, električni aktuator, plinski aktuator, aktuator na plin in olje itd.
Injekcija
V predelu sedeža in stebla so ustvarjeni priključki za brizganje. Ko je tesnjenje oslabljeno in začne puščati, je mogoče vstaviti mast z nastavkom za vbrizgavanje tesnilne mase. Vbrizgana tesnilna masa ustvari delno tesnilo, da prepreči dodatno puščanje. Priključke za vbrizgavanje tesnilne mase je treba uporabiti samo v nujnih primerih.
1. Očistite in preglejte vse dele za poškodbe in po potrebi zamenjajte dele. Opomba:
Če je potrebna popolna demontaža, je priporočljiva zamenjava vseh sedežev in tesnil.
2. Telo položite na čisto leseno površino.
3. Čepke telesa premažite z antikorozivno pasto.
4. Postavite oba končna konektorja tako, da bosta njuni površini prirobnice naslonjeni na čisto leseno površino.
5. Namestite vzmeti v predvidene luknje na konektorjih ali sedežu in namestite O-tesnilo na sklop sedeža.
6. Namestite O-tesnilo sedeža na sklope sedeža. Sedežne sklope spustite v priključke.
7. Namestite O-tesnilo (ohišje) in tesnila ohišja na oba konektorja.
8. Namestite O-tesnilo (steblo) in potisno podložko (steblo) na vreteno.
9. Poiščite drog v ohišju droga.
10. Namestite O-tesnilo (ohišje vretena) in tesnilo (ohišje vretena) v ohišje vretena.
11. Namestite potisne podložke (rogelj) na zgornjo in spodnjo ploščo krogle.
12. Namestite kroglični ležaj v ležajno izvrtino v držalu ležaja.
13. Namestite držalo ležaja na kroglični drog.
14. Sestavite ojačevalnik tesnila, komplet tesnil, O-tesnilo [(vreteno) in (ohišje droga)] in potisno podložko (vretelo) na drog.
15.Dvignite žogo in jo spustite v telo v ustreznem položaju.
16. Poiščite steblo v vdolbini za kroglo in privijte vijake s pokrovčkom tesnila v skladu s tabelo navora privijanja.
17. Dvignite ventil in ga postavite tako, da je smer pretočne osi vodoravna (steblo navpično).
18. Poiščite zatiče zatiča in postavite ohišje stebla na telo, tako da se ohišje stebla prilega krogličnemu ležaju in ploščam stebla, ki se nahajajo v reži za kroglo.
19. Namestite in privijte glavne vijake za ohišje v skladu s tabelo navora vijakov.
20. Namestite oba končna konektorja s sedeži na ohišje in privijte matice v skladu s tabelo navora vijakov.
21. Namestite tesnilo (vreteno) v vdolbino ohišja droga.
22. Poiščite zatiče, pritrdilno prirobnico ISO namestite na ohišje droga in privijte vijake s pokrovčkom.
23. Namestite ključ droga v smer ključa droga.
24. Pri ventilih z ročico postavite ročico na drog in privijte vijak s pokrovčkom. Pri ventilih z zobniškim ali krmiljenim ventilom namestite spojko na drog, namestite nosilec na pritrdilno prirobnico ISO, namestite zatiče in privijte matice. Gonilnik ali aktuator namestite na sklopko in nosilec, namestite zatiče in privijte matice.
25. Kjer je primerno, namestite priključke za vbrizgavanje tesnilne mase [(steblo) in (sedež)] in odtočne/odzračevalne čepe.
26. Počasi zavrtite žogo naprej in nazaj do polnega četrt obrata. To bo omogočilo sedežu, da zavzame stalni položaj in obliko ob žogi in telesu. Hitro obračanje lahko poškoduje sedež, preden ima možnost, da ustvari ustrezno tesnilo.
Kako vzdrževati krogelni ventil
Poiščite znake puščanja tesnila skozi spoj ohišja/končnega konektorja in spoj ohišja ohišja ohišja. Po potrebi ponovno zategnite matice/vijake v skladu s tabelo navora vijakov.
Če je mogoče, premaknite ventil in preverite, ali deluje gladko, s polnim gibom. Neenakomerno gibanje stebla lahko kaže na notranjo težavo.
Prepričajte se, da so vsi nosilci, zobniki in vijaki pogona varno pritrjeni.
Občasno izpirajte tesnilne odprtine z ustreznim čistilom za ventile, da izplaknete ostanke iz tesnilnega sistema.
Izpiranje votline je priporočljivo za preprečevanje kopičenja umazanije/ostankov v telesni votlini. Dovedite združljivo tekočino v odzračevalno odprtino in jo sperite skozi odtočno odprtino na dnu ventila.
Kako delujejo krogelni ventili z nastavkom?
Proizvajalec krogelnih ventilov z nastavki zasnuje svoj krogelni ventil z nastavki tako, da deluje podobno kot plavajoči krogelni ventil. Načelo delovanja krogličnega ventila vključuje vrtenje krogle za nadzor pretoka tekočine ali plina.
Ko aktuator pošlje signal steblu, zavrti kroglo za 90 stopinj in tako odpre ali zapre ventil. Sedež zagotavlja, da žogica med vrtenjem ostane na mestu. Sistem za vbrizgavanje deluje kot delno tesnilo, ki preprečuje puščanje, ko do njega pride.
Za začetek pretoka olja v krogelnem ventilu z zatičem se aktuator na ventilu zavrti za 90 stopinj, običajno v smeri urinega kazalca. Pogon je povezan s steblom ventila, ki je povezano s kroglo.
Vrtenje aktuatorja premakne steblo in z njim povezano kroglo. To bo povzročilo neomejen pretok snovi v cevi in zmanjšan tlak v cevovodu. To bo omejilo pretok snovi v cevovodu.
Specifikacije izdelka
Prva in najpomembnejša stvar, ki jo je treba upoštevati, je opredelitev določenih kriterijev, ki omogočajo ozaveščeno izbiro dobavitelja. Na primer, poznavanje vključenih tekočin lahko zoži specifikacijo materiala in vrsto potrebnih krogelnih ventilov z nastavkom. Poleg tega lahko poznavanje njegove uporabe določi konfiguracijo in specifikacijo ustreznega krogelnega ventila.
Ocene temperature in tlaka
Natančen opis najnižje in najvišje temperature in tlaka je bistvenega pomena za izbiro ustreznega tipa krogelnega ventila. Navsezadnje bi to zožilo podjetja, ki dobavljajo te krogelne ventile, in poenostavilo vaš postopek izbire. Pomembno je razumeti, da lahko material krogelnega ventila in stopnja tesnjenja igrata pomembno vlogo pri prilagajanju delovnemu okolju.
Stroški in množična naročila
Ne pozabite, da lahko proizvajalci krogličnih ventilov po meri zahtevajo več časa kot tisti, ki prodajajo standardne vnaprej izdelane.
Certifikati
Razumevanje potrebnih certifikatov lahko pomaga določiti verodostojnost in integriteto dobavitelja. Z gotovostjo lahko trdimo, da dobavitelji s certifikati zagotavljajo minimalne standarde, ki se zahtevajo v okolju za proizvodnjo krogelnih ventilov z razumnimi stroški. Nekateri standardi, na katere morate iskati, so API 6D, API 598, NEMA, ANSI in NSF.
Čas izvedbe
Dobavni rok je lahko ključnega pomena pri izbiri pravega dobavitelja. Medtem ko so lahko daljši dobavni roki koristni, ni vedno dobro imeti daljše čakalne dobe, ko imamo opravka z zelo nevarnim materialom.
Podpora
Zadnja stvar, ki jo je treba upoštevati in najpomembnejši dejavnik, je vedeti, ali dobavitelj aktivno sodeluje s strankami glede zadovoljstva, specifikacij, zahtev in povratnih informacij.
Ali so krogelni ventili dvosmerni?
Da, kroglični ventili so resnično dvosmerni. Pri tej vrsti ventila medij teče v obe smeri. Steblo krogličnega ventila je togo pritrjeno in drži kroglo varno na mestu. Poleg tega ima vzmetene sedeže, ki preprečujejo, da bi žoga lebdela navzdol. Mehanizem z vzmetnim sedežem poskrbi za neprepustnost ventila, ko se kroglica obrabi. Je dobra izbira za velike količine petrokemičnih cevovodov ali plinovodov. Krogelni ventili z nastavkom in nastavkom so dobra izbira tudi za korozivna okolja, vključno z jedrskimi elektrarnami.
Kroglični ventili imajo sferično steblo in telo. Sferična površina krogle je enaka premeru stebla. Zaradi tega se žoga ne premakne navzgor ali navzdol. To pomeni, da so tesnila dvosmerna, ventil pa lahko prenese visok tlak in temperature. Zaradi edinstvene zasnove palice se lahko uporablja v več aplikacijah.
