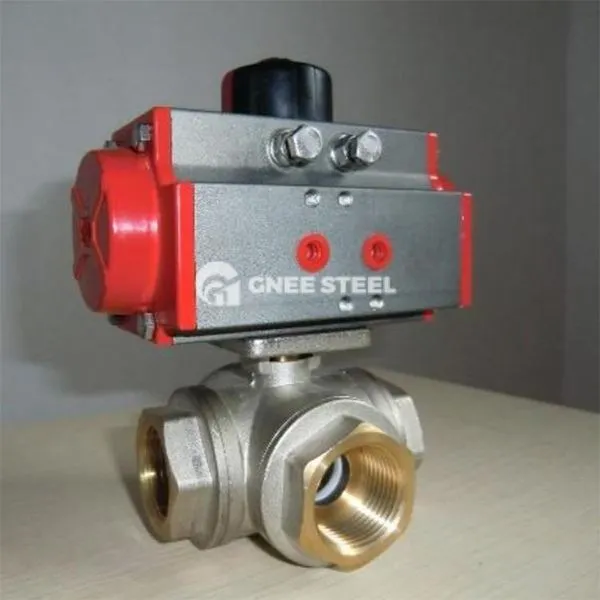

Visok tlak 3- Way žogice

Trismerni kroglični ventil z visokim tlakom je krmilni ventil, ki se uporablja v visokotlačnih tekočinah. Lahko preklopi smer pretoka medija, priključi kanale ali jih selektivno zapre z vrtenjem kroglice. Primeren je za nadzor tekočine v visokotlačnem, visokotemperaturnem in zelo jednem okolju, kot so nafta, kemična industrija in zemeljski plin.

Struktura in razvrstitev
Jedrne komponente

Glavna struktura je sestavljena iz telesa ventila, kroglice, sedeža ventila, stebla ventila in ročaja. Ohišje ventila je večinoma izdelan iz nerjavečega jekla ali ogljikovega jekla, kroglico pa je lahko izdelana iz materialov, odpornih na tlak, kot sta medenina in nerjavno jeklo.

Tesnilni materiali vključujejo fluororubber, politetrafluoroetilen (PTFE) itd. Za zagotovitev tesnjenja v okolju z visokim pritiskom.

Vrsta klasifikacije
T-tip: Tri pravokotne cevi se lahko med seboj povežejo ali pa je mogoče odrezati tretji kanal, kar je primerno za razmere preusmeritve in sotočja.
L-Type: Povezani sta samo dve pravokotni cevi, tretji kanal pa ni mogoče povezati hkrati. Uporablja se predvsem za srednjo distribucijo.
Type Y: oblikovanje 120 stopinj ali 135 stopinj Diversion Port, primeren za scenarije srednjega preklopa.

Delovno načelo
Steblo ventila se poganja, da se vrti z ročajem ali aktuatorjem, s čimer se žogo vrti v različne kote, da se odpre in zapre kanal ali preklopite smer pretoka:
‌ ‌ ‌BALNO ODPRTO stanje‌: kroglični kanal je poravnan s cevovodom, srednji pa prosto teče;
‌Closed State‌: kroglica se vrti za 90 stopinj, da blokira tok medija‌.
Mehanizem tesnjenja se opira na mehanski klinasti tlak med sedežem ventila in kroglico ter elastičnim tesnilnim materialom, da se zagotovi nič puščanja pod visokim tlakom‌.



Visok tlak 3- Way žogice



Prijave

• Industrijska polja: visokotlačni nadzor tekočine, kot so prevoz stisnjenega zemeljskega plina (CNG), hidravlični sistemi in cevovodi naftnega polja;
• Posebna okolja: regulacija smeri pretoka in porazdelitev visokotemperaturne pare in korozivnih kemičnih cevovodov.
