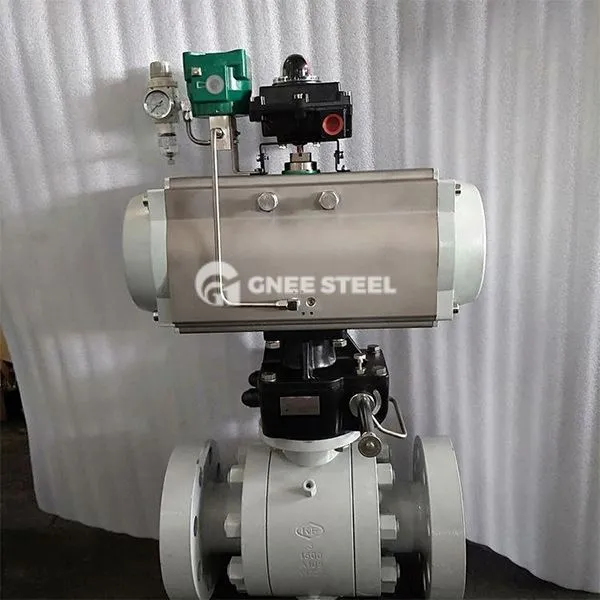

Visokotlačni dvosmerni kroglični ventil je posebej zasnovan za visokotlačni srednji nadzor. Sprejema dvodelno telo ventila (telo glavnega ventila + telesa pomožnega ventila) in strukturo prirobnice. Medij je odprt in zaprt ali se smer toka nadzira z vrtenjem kroglice 9 0. Primerno je za razred 150 ~ 2500 lb (PN1.0 ~ PN420) scenarijev visokega tlaka.
Jedra struktura vključuje:
Split telo ventila: Glavna in pomožna ventila so povezana z vijaki ali prirobnicami, kar je primerno za vzdrževanje in zamenjavo tesnila;
Flontaing/fiksno oblikovanje kroglice:
Flointing kroglica : Srednji tlak potisne kroglico, da pritisne tesnilni obroč, ki je primeren za srednji in nizki tlak (manj kot ali enak PN25);
Fixed Ball: Krogla je pritrjena z zgornjimi in spodnjimi stebli ventila, sedež ventila pa plavano zatesnjen, ki je primeren za ultra visok tlak (večji ali enak PN420);
Sealing Form: Tesnilo karbida (temperaturno odporno na 425 stopinj), mehko tesnilo PTFE (manjša ali enaka 180 stopinj), raven puščanja doseže raven ANSI VI.
Visok tlak2- načiniSpecifikacija krogličnih ventilov
|
Dn |
DN15 ~ 200 mm |
|
Nominalni tlak |
1,6 ~ 42MPA (drugi tlačni standard, navedite pri naročilu) |
|
Telesni material |
WCB (C), SS304 (P), SS316 (R) |
|
Tesnilni material |
Ptfe (f), ppl (ppl), kovina trda (h), trda zlitina (y) |
|
Srednja temperatura. |
W2: {-20 ~ 150 stopinj W3: -20 ~ 250 stopinj W4: -29 ~ 425 stopinj |
|
Način povezave |
Prirobnica, zadnjica, ženska nit |
|
Pnevmatični aktuator |
Serija jlat, serija jlaw, serija LMported aktuator |
|
Akcijski način |
Dvojno igralsko, enotno zaprto, enotno igranje običajno odprto |
|
Električni aktuator |
Serija JLA, serija JLB, serija LMPTUTED ACTUATOR |
|
Način nadzora |
Standardni tip stikala, vrsta regulacije Lntegral, Vrsta integralnega stikala, vrsta vodila polja |
Visok tlak2- načiniKroglični ventili
Primeri aplikacije in modela
Petrokemična: Nadzor visokotemperaturnega in visokotlačnega olja in kislin (na primer Q41F -16 p kroglični ventil iz nerjavečega jekla); Energy in moč: parni cevovodi in kotlovni sistemi (kot so serije BKH Pnevmatični visokotlačni kroglični ventili); Hidravlični sistem: Hidravlično preklapljanje oljnega vezja (na primer KHB visokotlačni kroglični ventil z visokotlačnim jeklenim ventilom); Specialni mediji: korozivni plini (na primer 316L kombinacija nerjavečega jekla + karbidnega tesnila).
Točke izbire in namestitve
Presekcijske priporočila: Scenariji stiskanja: Prednostno določite fiksno strukturo kroglice + karbidno tesnilo, primerno za pogoste odpiranja in zapiranja ter udarne obremenitve; Korozivni mediji: izberite 316/316L telo iz nerjavečega jekla ali površino, ki je bila obložena z niklje; Standard za flonge: Specifikacije prirobnic za prirobnice (na primer ASME B16.5, HG/T20592). Specifikacije namestitve:
Vijake prirobnic je treba simetrično zategniti, da se prepreči deformacija telesa ventila in puščanje;
Operacijski prostor za steblo ventila (večji ali enak 90 stopinj) mora biti rezerviran, pnevmatični/električni aktuator pa mora biti opremljen z mejnim stikalom.
