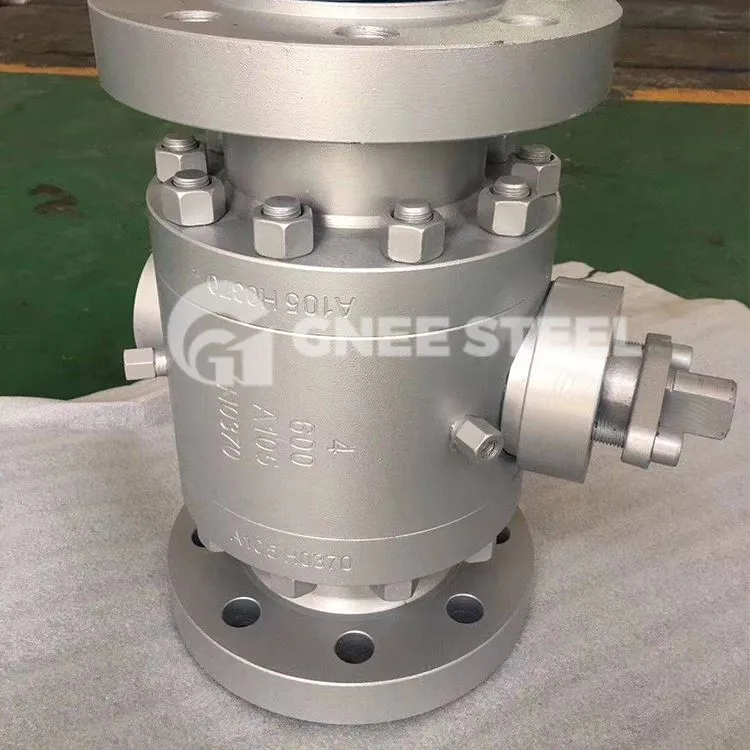

Načelo delovanja kovanega jeklenega krogelnega ventila je odpiranje ali zapiranje ventila z vrtenjem stebla ventila. Običajno je to krogelni ventil s polno izvrtino s 90-stopinjskim kotnim stikalom. Je lahek, majhen, lahko ga naredite v velikem premeru, ima zanesljivo tesnjenje, preprosto strukturo in priročno vzdrževanje. Tesnilna površina in sferična površina sta pogosto v zaprtem stanju in ju medij ne razjeda zlahka. Široko se uporablja v različnih panogah. Razvrstitev krogelnih ventilov iz kovanega jekla: nizkotlačni krogelni ventil iz kovanega jekla, visokotlačni krogelni ventil iz kovanega jekla.
Specifikacija API kovanega jeklenega krogelnega ventila
Gradnja -Lebdeča/na palico nameščena krogla
Material telesa –Kovano nerjavno jeklo in ogljikovo jeklo
Sedež –Mehka ali kovina na kovino
Razpon velikosti –DN15-DN600
Končaj povezavo –Prirobnica, SW, BW, navoji
Stopnja tlaka –Razred 150-2500, PN16-420 ali Equal
Standardno –Načrtovanje po ASME B16.34, DIN3202, API 6D, Mere prirobnice po ASME B16.5, EN 1092-1, Varjenje vtičnice po ASME B16.11, Čelno varjenje po ASME B16.9, Face-to-face izpolnjuje ASME B16.10, EN558, Pregled in testiranje v skladu z API598, EN 12266-1, API 6D
Temperaturno območje --20 stopinj F – 302 stopinj F (PTFE) in -50 stopinj F do +500 stopinj F (kovinski sedeži)
kovaški krogelni ventil
Glavne specifikacije delovanja
|
preskusni tlak (Mpa) |
Nazivni tlak (Mpa) |
Stopnja tlaka (razred) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Test trdnosti |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Test tesnjenja |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Test nepredušnosti |
0.5-0.7 |
||||||||||||
| Delovna temperatura |
PTEE Manj kot ali enako 150 stopinj PPL E Manj kot ali enako 300 stopinj Ogljikova vlakna Manj kot ali enako 350 stopinj |
||||||||||||
| Veljavni mediji |
C: Voda, olje, para P: Dušikova kislina (temperatura manjša ali enaka 200 stopinj) R: Ocetna kislina (temperatura manjša ali enaka 200 stopinj) |
||||||||||||
